CNC vélrænar trissur
Við framleiðum sérsniðnaCNC vélaðar hjólafrá teikningum viðskiptavina og CAD skrám, þ.m.tK-beltisrífur, tímareimshjól (HTD, GT, AT og XL/L/H snið), flatar reimar, reima og vír, lausahjól, strekkjari, þrepa keilur, kaðall, kaðall, stýrishjól og tromlu.. CNC-beygju-, fræsunar- og vinnslugeta okkar á-virkum verkfærum framleiðir nákvæmar, jafnvægir trissur fyrir aflflutning, hreyfistýringu, lyftingu, flutning og vélbúnað.
Talía sendir kraft í gegnum gróp hennar og snýst um holuna, svoNákvæmni grópprófíls, borastærð og sammiðju,-keyrsla, jafnvægis- og hubeiginleikarákveða hversu vel beltið eða reipið gengur og hversu lengi það endist. Við vélum trissur fráál (6061-T6, 6082-T6, 7075-T6, 5083), ryðfríu stáli (303, 304, 316L, 17-4 PH), kolefni og álblendi (1045, 4140, 4340), kopar (C46000, C36000, C36000, kopar (C46000) C11000) og títan (2. bekk, 5. bekk), unnin úr gegnheilri stöng og plötu - þannig að rifur, geimar og hubbar eru skorin nákvæmlega eftir teikningunni fyrir frumgerðir og framleiðslu í litlum-magni. Varahlutir eru framleiddir í tilteknum málum, vikmörkum, efnis- og frágangskröfum, með efnisskírteini í boði sé þess óskað.
Tegundir af CNC véluðum hjólum sem við framleiðum
Við vinnum mikið úrval af trissugerðum. Hér að neðan eru þær algengustu; ef teikningin þín sýnir aðra uppsetningu, sendu hana til skoðunar.
V-beltisskífur
Einfaldar og margar-grópar fyrir klassísk og þröng V-belti.
Efni: 6061-T6 · 1045 · C36000 · 316L
Tímareimshjól
Tenntar hjól fyrir HTD, GT, AT og XL/L/H beltaprófíla.
Efni: 6061-T6 · 7075-T6 · 303 · 4140
Flatbeltishjól
Flatar og krýndar-andlitshjól fyrir flatbeltadrif.
Efni: 1045 · 6061-T6 · 304 · C36000
Kaðla- og vírahjól
Rifaðar trissur fyrir víra, kapal og lyftikerfi.
Efni:4140 · 316L · 17-4 PH · 4340
Laugahjólar
Frítt-hjól sem stýra og spenna beltisstíga.
Efni:6061-T6 · 303 · 1045 · Grade 5 titanium
Strekkjarar
Stillanlegar trissur sem viðhalda réttri beltisspennu.
Efni: 4140 · 7075-T6 · 316L · 303
Skrefkeilur
Multi-þvermálshjól fyrir drif með breytilegum hraða.
Efni: 6061-T6 · 1045 · C36000 · 4140
Kapalstýringar
Trissur stýrissnúrur og Bowden kerfi.
Efni: 303 · 6061-T6 · C36000 · 304
Kringlóttar beltishjólar
Kringlóttar-gróphjól fyrir O-hring og hringbelti.
Efni: 6061-T6 · 303 · C11000 · 1045
Rifin (PK) Trissur
Margar- rifur fyrir serpentín- og PK-belti.
Efni: 6061-T6 · 1045 · 4140 · 316L
Sjávar- og ætandi-þjónustuhjól
Trissur fyrir saltvatn og efnaumhverfi.
Efni:316L · Gráða 2 · Gráða 5 títan · 17-4 PH
Sérsniðnar vélknúnar trissur
Einfaldar-trissur með sérstökum rifum, nöfum og eiginleikum.
Efni:7075-T6 · 4340 · 17-4 PH · C46400
Áttu sérsniðna trissu? Sendu teikninguna þína
CNC vinnsluferli fyrir trissur
CNC beygja
Best fyrir:OD · rifur · andlit · borur
Aðalferlið fyrir kringlóttar trissur, rifur og legur passar í eina uppsetningu.
Lifandi-Tool Turn-Fræsing
Best fyrir:Geimar · lyklabrautir · þvergöt
Vélar geimverur, léttar göt og hubeiginleikar án þess að endur-festa.
CNC fræsun
Best fyrir:Tímasetningar-tannaformar · miðstöðvötn
Klippir tannprófíla, hnífsflat og tappareiginleika á ferninga- eða plötu-undirstaða trissur.
Boring & Bearing Passar
Best fyrir:Legusæti · nákvæmar holur
Lausar holur sem haldið er við H7 með sammiðja grópum og flötum.
Keyway & Set-Skrúfuvinnsla
Best fyrir:Lyklanöf · spennustillingar
Staðlaðar og Woodruff lyklabrautir, settar-skrúfugöt og tappað miðstöð.
Afbraun & Groove Finishing
Best fyrir:Beltis-snertispor · kaðalsæti
Sléttir, grófir-lausir grópflatir sem vernda belti, víra og innsigli.
CNC hjólaefni
Fyrir trissur fer efnisval eftirálag og hraði, gerð belta, tæringarumhverfi, þyngd og jafnvægiskröfur. Við vinnum trissur úr málmefnum sem talin eru upp hér að neðan - áli, ryðfríu stáli, kolefnis- og álstáli, kopar, kopar og títan.
| Efni | Algengar einkunnir | Dæmigert trissuforrit | Helstu kostir |
|---|---|---|---|
| Ál | 6061-T6 · 6082-T6 · 7075-T6 · 5083 | Tímareimshjólar, lausagangar, þrepakeilur | Létt þyngd með góðan styrk; anodizes fyrir slitþolnar -grópar; 6061-T6 er almennur staðall |
| Ryðfrítt stál | 303 · 304 · 316L · 17-4 PH | Sjávarskífur, matarhríslur-, víra-reitur | Tæringarþol; 316L hentar klóríðumhverfi; 17-4 PH bætir styrkleika fyrir hlaðnar trissur |
| Kolefni og álblendi | 1045 · 4140 · 4340 | V-beltisrífur, spennuhjól, há-taugarn | Mikill styrkur og slitþol fyrir erfiða drif |
| Brass | C36000 ókeypis-klippa kopar · C46400 flota kopar | Hljóðfæri, ó-segulhlífar og ekki-neistum | Frábær vélhæfni, tæringarþol, ekki-segulmagnaðir |
| Kopar | C10100 (OFHC) · C11000 rafgreiningar kopar | Leiðandi trissur fyrir raf- og sérkerfi | Mikil raf- og hitaleiðni |
| Títan | 2. bekkur (CP) · 5. bekkur (Ti-6Al-4V) | Sjávar-, kappaksturs- og léttar,-hástyrktar trissur | Framúrskarandi tæringarþol með besta styrk-til-þyngdar |
Efnisumfang okkar.Við vélum trissur fráál, ryðfríu stáli, kolefni og álblendi, kopar, kopar og títan, unnin úr solid stöng og plötu. Fyrir sérstaka einkunn,sendu teikningu þína til skoðunar.
Nákvæmni hjóla og rúmfræði gróps
Talía er skilgreind af því hversu rétt hún rennur og hversu nákvæmlega grópin er skorin. Atriðin hér að neðan ákveða beltaspor, slit á reipi og endingu drifsins. Við vélum þær að teikningu og þéttari ef óskað er.
| Eiginleiki | Dæmigert hæfileiki | Hvers vegna það skiptir máli fyrir trissur |
|---|---|---|
| Groove Profile & Angle | ±0,03–0,05 mm; tímasetning tönn form til að teikna | Rétt beltisseta, tennur og aflflutningur |
| Groove Pitch / Bil | ±0,02–0,05 mm | Mörg-rófsrif deila álagi jafnt yfir belti |
| Borþvermál | H7 (nákvæmni í H6); ±0,005–0,01 mm | Rétt skaftpassa án þess að renna eða pirra |
| OD Run-Out / Concentricity | 0,02–0,05 mm TIR (nákvæmni að 0,01 mm) | Slétt beltisspor og lítill titringur á hraða |
| Andlit (hlið) Hlaupa-Út | 0,02–0,05 mm TIR | Tímaskífur og flansar rekja belti án flakka |
| Krónað eða flatt andlit | Krónuhæð að teikningu (venjulega 0,1–0,5 mm) | Flat belti sjálf-miðjast á krýndum andlitum |
| Lykilbraut breidd og dýpt | ISO / DIN staðall passar | Jákvæð togflutningur á skaftið |
| Stilltu-skrúfur og tappaðar holur | ISO 6H eða á teikningu | Öruggur miðstöð læsing og spennustilling |
| Yfirborðsgrófleiki | Ra 0,8–3,2 μm; Ra 0,4–0,8 μm sé þess óskað | Sléttar rifur lengja endingu belta og víra- |
| Gagnrýnar víddir | ±0,01 mm (nákvæmni að ±0,005 mm) | Gæða- og jöfnunareiginleikar-mæla |
Mikilvægar eiginleikar sem við stjórnum
Groove Forms- V-gróphorn, tímatannprófílar og reipisæti skera nákvæmlega þannig að beltin sitji og sendir nafnafl.
Bora og skaft passar- holur snúnar og boraðar í H7 (H6 sé þess óskað), með lyklabrautum og stilltum-skrúfustöðum haldið í teikningu.
Hlaupa-Út og jafnvægi- OD og andlit renna-út stjórnað þannig að trissur ganga rétt; kraftmikil jafnvægisstilling ef óskað er fyrir háhraða trissur-.
Flansar og brautarstýringar- flansar á tímareimhjólum smíðaðir sammiðja og ferkantaðir til að halda beltum á réttri leið.
Geimverur og ljósaeiginleikar- talaðir gluggar og ljósagöt skorin samhverft til að varðveita jafnvægi og stífleika.
Auðkenning- hlutanúmer eða leysimerking ef óskað er eftir rekjanleika og samsetningu.
Hitameðferð og streitulosun fyrir CNC hjól
Hátt-álagsstálhjól eru hitameðhöndluð eins og tilgreint er á teikningunni. Álagslosun áður en vinnsla er lokið heldur rifum og borum stöðugum í vídd.
| Hitameðferð | Gildandi einkunnir | Dæmigert hjólahlutir |
|---|---|---|
| Slökkva og skap | 1045 · 4140 · 4340 | K-beltisrífur, strekkjarar, reipihjól |
| Lausn + Öldrun | 17-4 PH · 7075-T6 | Hár-styrktar ryðfríar og áli trissur |
| Streitulosandi | Allar stálflokkar · 6061-T6 | Stórar trissur áður en búið er að snúa rifum |
| Induction Herðing | 1045 · 4140 | Yfirborð með vír-róp |
Yfirborðsfrágangur fyrir CNC hjól
Yfirborðsfrágangur verndar trissur og bætir slit á grópum - á sama tíma og beltis-snertiflötur eru unnar í hefðbundnum grófleika.
| Yfirborðsfrágangur | Gildandi efni | Dæmigert hjólahlutir | Helsti ávinningur |
|---|---|---|---|
| Anodizing (gerð II / Hard III) | 6061-T6 · 6082-T6 · 7075-T6 · 5083 | Tímahjólar, lausagangar, þrepakeilur | Harðir, slitþolnir-rópflatir; litavalkostir |
| Efnabreyting (krómat) | Álflokkar | Mála-lausa hjóla | Leiðandi tæringarvörn; málningargrunnur |
| Sinkhúðun | 1045 · 4140 · 4340 | Almennar-stálskífur | Hagkvæm tæringarvörn |
| Svart oxíð | 1045 · 4140 · 4340 | Iðnaðarvélar trissur | Hagkvæm tæringarvörn; lítil uppbygging |
| Raflaus nikkelhúðun | 4140 · 4340 · 1045 · Ál | Nákvæmni og tæringar-mikilvægar trissur | Samræmd slit- og tæringarvörn á öllum andlitum |
| Aðgerðarleysi | 303 · 304 · 316L · 17-4 PH | Trisur í sjávar- og matvælaflokki- | Fjarlægir laust járn, bætir tæringarþol |
| Fæging | 304 · 316L · Ál | Vír-vír og kapalhjól | Slétt rifa sæti draga úr sliti á reipi |
| Powder Coat / Paint Prep | Stál · Ál | Byggingar- og færibönd | Vélknúin málning-tilbúin yfirborð sé þess óskað |

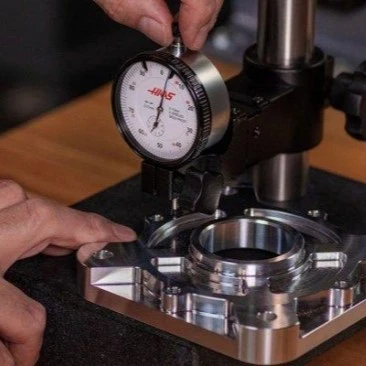

Gæðaeftirlit með trissu
Við skoðum grópprófíla, boranir,-úthlaup, lyklabrautir og yfirborðsgæði alla framleiðslu til að tryggja að trissur standist teikninguna og gangi rétt. Fyrir skjalfest verkefni getum við útvegað efnisvottorð og skoðunargögn til að styðja við komandi skoðun þína.
| Skoðunaratriði | Búnaður / Aðferð | Dæmigert hjólahlutir |
|---|---|---|
| Groove Profile & Angle | Groove Gauges · CMM · Profile Projector | K-beltisrífur, kaðalrífur, tímareimhjól |
| Borþvermál og passa | Boramælir · Stappmælar · CMM | Allar nöf og legur-þiljur |
| OD & Face Run-Út | Vísir á miðstöðvum · V-Blokkauppsetning | Rífur, tímasetning og lausahjól |
| Staðfesting tannhalla | CMM · Prófílskjávarpi | Tímareimsskífur |
| Stærð lyklabrautar | Hæðarmælir · Málarpinnar | Lyklaðar nafhjólar |
| Þráðaskoðun | Go/No-Go Thread Gauges | Stilla skrúfur og spennustillingar |
| Yfirborðsgrófleiki | Grófleikaprófari | Snertiflötur fyrir belti og reipi |
| Jafnvægisskoðun | Jafnvægisuppsetning (eftir beiðni) | Hár-hraða trissur |
| Staðfesting efnis | Litrófsmælir + efnisvottorð | Innkomið hráefni (EN 10204 3.1 í boði) |
| Lokaskoðun | CMM + Skoðunarskýrsla | Endanleg víddarsamþykki |
Þarftu skjalfest gæðaeftirlit?Sendu okkur teikningar þínar og skoðunarkröfur.
Frumgerð og lítil-magnsvinnsla
Trissuverkefni byrja oft á frumgerðum - nýrra drifskipulags, athugunar á reimfestingu eða endurnýjun á úreltum íhlutum sem þarf að prófa fyrir framleiðslu. Vinnsla úr solid stöng forðast verkfæri og steyputíma, svo frumgerðir og lítið magn eru hagnýt. Við styðjumfrumgerð og lítið-magn CNC vinnslafrá stökum sýnishornum til endurtekinna lítilla-lotupantana.
Vinnsla frumgerða
Fyrir nýja hönnun, löggildingu og passa athuganir.
Dæmigert magn:1–10 stk
Lágt-magn framleiðsla
Fyrir tilraunakerfi og fyrstu framleiðslukeyrslur.
Dæmigert magn:10–1,000+ stk
Endurtekin framleiðsla
Fyrir varahjól og endurteknar pantanir með staðfestri hönnun.
Dæmigert magn:Byggt á kröfum verkefnisins
Hentar fyrir
K-beltisrífur og fjöl-grófar trissur
Tímareimshjól fyrir hreyfistýringu
Flatt belti, kringlótt belti og PK-rib trissur
Laufhjól og spennuhjól
Vír-reipi, snúrur og stýrishjól
Skrefkeila og sérsmíðaðar hjóla
Pökkun og afgreiðslutími fyrir CNC vélaðar hjóla
Umbúðir
Yfirborðsvörn:PE töskur, hlífðarfilma á anodized og fáður róf
Tæringarvörn:VCI pappír fyrir stálhjól í flutningi erlendis
Boravörn:Innstungur eða tappar á nákvæmnisholum sé þess óskað
Blandaðar pantanir:Raðað eftir hlutanúmeri með merkimiðum og magngátlistum
Sérsniðnar umbúðir:-Sértækar pökkunarkröfur viðskiptavina studdar
Dæmigerður afgreiðslutími
| Tegund pöntunar | Dæmigerður afgreiðslutími |
|---|---|
| Frumgerð | 5–10 virkir dagar |
| Lág-röð | 10–20 virka daga |
| Framleiðslupöntun | 15–30 virka daga |
| Endurtaka pöntun | 10–25 virka daga |
Algengar spurningar
Sp.: 1. Hvaða CNC-vélaðar hjól getur þú framleitt?
A: Við framleiðum sérsniðnar V-beltisrífur, tímareimshjóla (HTD, GT, AT, XL/L/H), flata reima, reima og víra trissur, lausaganga og strekkjara, þrepakeilur, kaðalstýri, kringlóttar reima, riflaga (PK) trissur frá viðskiptavinum.
Sp.: 2. Úr hvaða efni vinnur þú trissur?
A: Við vinnum trissur úr áli (6061-T6, 6082-T6, 7075-T6, 5083), ryðfríu stáli (303, 304, 316L, 17-4 PH), kolefni og álblendi (1045, 4140, 4340, 4340s (C460s), C460s (C460s), C460s (C0460s), C460s (C10100, C11000) og títan (2. bekkur, 5. bekkur).
Sp.: 3. Ertu að véla trissur úr föstu efni?
A: Já. Við vinnum trissur úr solid stöng og plötu, svo rifur, geimar, hubbar og holur eru skornar beint á teikninguna - hagnýt fyrir frumgerðir og lítið magn án steypuverkfæra.
Sp.: 4. Hvaða vikmörk er hægt að ná á rifum og holum?
A: Við höldum venjulega ±0,03–0,05 mm á grópprófílum, H7 holum (±0,005–0,01 mm, H6 eftir beiðni), 0,02–0,05 mm TIR run-út (nákvæmni að 0,01 mm), og ±0,01 mm (nákvæmni til 05 mm.±0) á mikilvægum víddum.
Sp.: 5. Getur þú vélað tímabeltishjólatannprófíla?
A: Já. Við vélum HTD, GT, AT og XL/L/H tannform til að teikna, með tónhæðarnákvæmni staðfest með CMM eða prófílskjávarpa.
Sp.: 6. Getur þú vélað lyklabrautir og stillt-skrúfuhnöf?
A: Já. Við klippum staðlaðar og Woodruff lyklabrautir, settum-skrúfugöt og töppuðum hnafeiginleika á hverja teikningu fyrir jákvæða togflutning.
Sp.: 7. Geturðu vélað krýndar trissuhliðar?
A: Já. Við vélum krúnuð eða flöt flöt með kórónuhæð að teikningu (venjulega 0,1–0,5 mm) þannig að flöt belti sjálf-miðjast og fylgja rétt.
Sp.: 8. Getur þú útvegað jafnvægishjól fyrir há-hraða notkun?
A: Já. Run-út er stjórnað í vinnslu og kraftmikið jafnvægi er fáanlegt sé þess óskað fyrir háhraða trissur.
Sp.: 9. Hvaða yfirborðsáferð býður þú upp á fyrir trissur?
A: Anodizing (Type II / Hard III), efnabreytingarhúð, sinkhúðun, svartoxíð, raflaust nikkel, passivering, fægja og málningar-tilbúnir fletir.
Sp.: 10. Getur þú vélað trissur fyrir sjávar- eða ætandi umhverfi?
A: Já. 316L ryðfríu stáli, 17-4 PH og títan (2. bekk, 5. flokkur) hjólum veita framúrskarandi tæringarþol fyrir sjávar- og efnaþjónustu.
Sp.: 11. Getur þú útvegað efnisvottorð og skoðunarskýrslur?
A: Já. Við getum útvegað efnisvottorð (EN 10204 3.1), víddarskoðunarskýrslur, CMM-skýrslur og -upplausnar skrár sé þess óskað.
Sp.: 12. Samþykkir þú 2D teikningar og CAD skrár?
A: Við getum unnið úr algengum STEP, STP, IGES, IGS, SolidWorks, DXF og 2D teikniskrám.
Sp.: 13. Hver er dæmigerður afgreiðslutími fyrir CNC-vélaðar trissur?
A: Dæmigerður afgreiðslutími er 5–10 virkir dagar fyrir frumgerðir, 10–20 virkir dagar fyrir lítið-magn pantanir og 15–30 virkir dagar fyrir framleiðslupantanir, allt eftir flækjum, magni, efni og frágangi.
