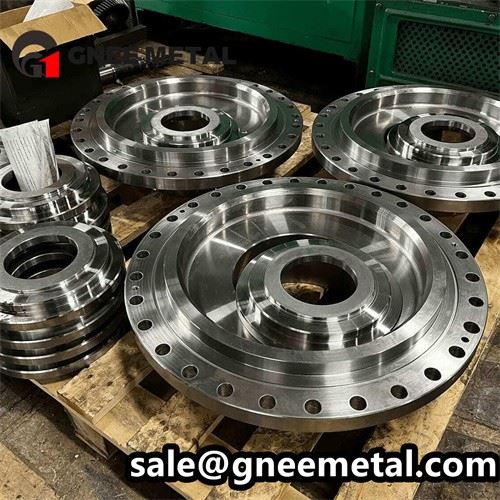

CNC vélaðar flansar
Við framleiðum sérsniðnaCNC vélaðar flansarfrá teikningum viðskiptavina og CAD skrám, þ.m.tsuðuhálsflansar, renni-á flansar, blindflansar, snittaðir flansar, hringsamskeyti flansar, falssuðuflansar, plötu- og flatflansar, opflansar, gleraugnagardínur, afoxunarflansar, akkeri og sérsniðnir flansflansar. CNC snúnings-, mölunar-, borunar- og borunarmöguleikar okkar framleiða nákvæma flansa fyrir lagnakerfi, þrýstibúnað, dælur, lokar, vökvagreinir, tækjabúnað og almennar vélar.
Flans innsiglar boltasamskeyti, svobolta-hringþvermál, gatastaða, yfirborðsáferð þéttingar, flatt og þykktákveða hvort samskeytin þéttist og setjist saman án leka. Við vélum flansar fráryðfríu stáli (304, 304L, 316, 316L, 316L tvískiptur-vottaður, 17-4 PH), kolefnis- og álstál (1045, 1144, 4140, 4340, Q355-gerð plata), ál (6061-T, 6061-T, 8, 506T), (C36000, C46400 flotaeir), álbrons (C95400) og títan (2. flokkur, 5. flokkur), unnin úr stöng, plötu og svikin eyðublöð. Varahlutir eru framleiddir í tilgreindum stærðum, þrýstiflokkum, borstaðlum og kröfum sem standa frammi fyrir, með efnisskírteini í boði sé þess óskað.
Tegundir af CNC véluðum flönsum sem við framleiðum
Við vinnum mikið úrval af flansgerðum. Hér að neðan eru þær algengustu; ef teikningin þín sýnir aðra uppsetningu, sendu hana til skoðunar.
Weld háls flansar
Mjókkaðir-nafsflansar fyrir stoðsuðu-tengingu við rör.
Efni: 316L · 304 · 4140 · 6061-T6
Renndu-á flansa
Flansar boraðir fyrir pípuinnsetningu með flakasuðu á báðum hliðum.
Efni: 316L · 304 · 1045 · Q355 · 6061-T6
Blindir flansar
Solid lokar fyrir pípuenda, þrýstiprófun og aðgang.
Efni: 316L · 304 · 4140 · 6061-T6
Snærðir flansar
Flansar með NPT, BSPP eða metraþræði fyrir enga-suðusamsetningu.
Efni: 316L · 303 · 4140 · C36000
Flangar á hringliðum
Bakflansar notaðir með stubbendum til að snúa röðun.
Efni: 316L · 304 · 1045 · 6061-T6
Socket Weld flansar
Litlir-borflansar með forholu fyrir suðu á innstungu.
Efni: 316L · 304 · 4140
Plata og flatir flansar
Flatir-plötuflansar fyrir lágan-þrýstings- og leiðsluvinnu.
Efni: Q355 · 1045 · 316L · 5083 · 6061-T6
Opflansar
Flanspör með tjakki-skrúfunartöppum og eiginleikum með opi.
Efni:316L · 304 · 4140 · 17-4 PH
Sjónaukablindur og spaðar
Mynd-8 eyður og spaðar fyrir rennsliseinangrun.
Efni: 316L · 304 · 1045 · 4140
Minnkandi flansar
Flansar sem stíga á milli mismunandi borunar eða flokkastærða.
Efni: 316L · 304 · 1045 · 6061-T6
Akkeri og sérflangar
Þykkt-akkeri og burðarflansar fyrir leiðslur.
Efni: 4140 · 4340 · Q355 · 316L
Sérsniðnar og hljóðfæraflansar
Ó-stöðlaðir flansar fyrir skynjara, mæla og búnað.
Efni:316L · 17-4 PH · C36000 · C46400 · Grade 5 títan
Ertu með sérsniðna flans? Sendu teikninguna þína
CNC vinnsluferli fyrir flansar

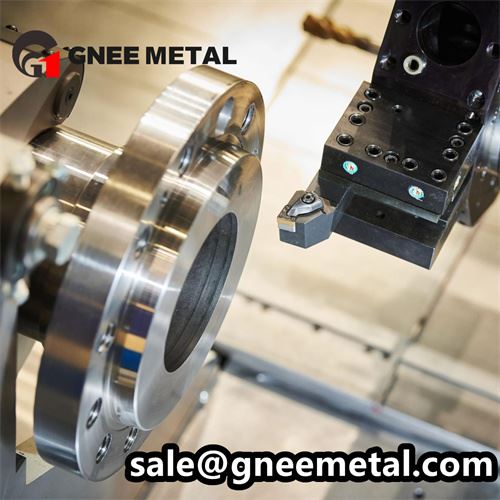

CNC beygja
Best fyrir:OD · bora · hub · snýr
Aðalferlið fyrir kringlóttar flanshlutar og facings.
Boranir og boltaholur
Best fyrir:Boltahringir · göt · tappaðar portar
Nákvæm bolta-hringstaða, bil og holuþvermál.
Boring & Grooving
Best fyrir:Boranir · RTJ rifur · innfellingar
Nákvæmar göt og hringlaga-samskeyti í staðlaða snið.
CNC fræsun
Best fyrir:Íbúðir · rifa · flipar · lyklabrautir
Flip- og nefeiginleikar, lyftigöt og settar-skrúfur.
Þræðing og slá
Best fyrir:Snúraðir flansar · mælitengi
NPT, BSPP, BSPT, metra og UN þræðir í flokki.
Yfirborðsfrágangur
Best fyrir:Þétting andlit
Sammiðja eða röndótt hljóðritunaráferð samkvæmt staðli.
CNC flans efni
Fyrir flansa fer efnisval eftirþrýstingur og hitastig, tæringarumhverfi, fjölmiðlasamhæfi og suðuhæfni. Við vinnum flansa úr málmefnum sem talin eru upp hér að neðan - áli, ryðfríu stáli, kolefni og álblendi, kopar, kopar og títan.
| Efni | Algengar einkunnir | Dæmigert flansforrit | Helstu kostir |
|---|---|---|---|
| Ryðfrítt stál | 304 · 304L · 316 · 316L · 316/316L tvískiptur-vottaður · 17-4 PH | Vinnslurör, matvæla-, efna- og sjávarflansar | Tæringarþol; 316L hentar klóríð og lág-kolefnissoðnum samskeytum |
| Kolefni og álblendi | 1045 · 1144 · 4140 · 4340 · Plata af gerðinni Q355 | Almenn þjónusta, vökva- og akkerisflansar | Hár styrkur og þrýstingsgeta; hagkvæmt í magni |
| Ál | 6061-T6 · 6063-T5 · 5083 | Lág-þrýstingsleiðslur, leiðslur, léttar rennur | Létt þyngd með góða tæringarþol |
| Brass & Brons | C36000 ókeypis-klippa kopar · C46400 flota kopar · C95400 ál brons | Tækjaflansar, sjó- og vatns-þjónustuflansar | Tæringarþol í vatni; C95400 bætir við styrk |
| Kopar | C10100 (OFHC) · C11000 rafgreiningar kopar | Jarðingarflansar og leiðandi tengingar | Mikil raf- og hitaleiðni |
| Títan | 2. bekkur (CP) · 5. bekkur (Ti-6Al-4V) | Sjó, efna- og há-léttar flansar | Framúrskarandi tæringarþol með besta styrk-til-þyngdar |
Flansstaðlar, þrýstiflokkar og framhliðar
Flansar eru staðlaðir-knúnir hlutar: boltamynstur, framhlið og þykkt verða að passa við flansinn sem passar. Við vinnum samkvæmt stöðlunum hér að neðan ásamt sérsniðnum boramynstri frá teikningunni þinni.
| Standard | Umfjöllun | Algengar flokkar / stærðir |
|---|---|---|
| ASME B16.5 | Rörflansar og flansfestingar (tommu-röð) | Flokkur 150 · 300 · 600 · 900 · 1500 · 2500; NPS 1/2–24 |
| EN 1092-1 | Stálflansar fyrir pípur (metrísk-röð) | PN6 · PN10 · PN16 · PN25 · PN40 · PN100; DN10–DN600 |
| DIN 2576 / 2642 gerð | Mynstur plötu- og hringsamskeytis | PN6–PN16 plötuflansar; stubb-enda tengingar |
| JIS B2220 / KS | Japönsk-röð stálpípaflansar | 5K · 10K · 16K · 20K · 30K; 10A–600A |
| Sérsniðin mynstur | Búnaður og OEM flansar | Allir boltahringir, holufjöldi eða frammi frá teikningu |
Tegundir flansa sem við vélum
Hækkað andlit (RF)- staðlað frammi fyrir Class 150/300 og PN-röð; serrated 125–250 μin Ra þéttingaráferð, sammiðja eða hljóðrituð.
Flat Face (FF)- full-snertiflötur fyrir lágþrýstingsþjónustu og mjúkar þéttingar, unnar flatar innan 0,02–0,05 mm.
Ring-Type Joint (RTJ)- nákvæmnisróp unnar í ASME B16.5 R-röð snið fyrir Class 600+ þjónustu.
Karlkyns / Kona & Tunga / Gróp- sérsniðin pör sem snúa frammi, unnin að teikningu fyrir stýrða þéttingu.
Mikilvægar eiginleikar sem við stjórnum
Bolt-Þvermál hrings og gatastaða- verðtryggð göt til að passa við samsvarandi flansa án þess að ryðja á staðnum.
Yfirborð þéttingar og frágangur- þéttingarhliðar eru flatar og kláraðar að tilgreindu Ra, riflaga eða slétt.
Bore & Hub- pípuholur, mjókkar og suðu-hálsnef unnin eftir teikningu eða samsvarandi pípuáætlun.
Þykkt og heildarhæð- flansþykkt innan ±0,1 mm eða nær sé þess óskað.
Þræðir- NPT-, BSPP-, BSPT-, metra- og UN-þræðir miðaðir við flokk.
RTJ Grooves- grópsnið, dýpt og yfirborð athugað í samræmi við R-röð staðalinn.
Hitameðferð og streitulosun fyrir CNC flansa
Stálflansar fyrir þrýstiþjónustu eru hitameðhöndlaðir eins og tilgreint er á teikningunni. Álagslosun eftir grófgerð heldur stórum-flönsum í þvermál flatum til að klára vinnslu.
| Hitameðferð | Gildandi einkunnir | Dæmigert flanshlutar |
|---|---|---|
| Normalizing | 1045 · Q355 · 4140 | Suðuháls- og plötuflansar fyrir soðin kerfi |
| Slökkva og skap | 4140 · 4340 | Hár-þrýstingur og akkerisflansar |
| Lausn glæðing | 304L · 316L · 317L-gerð | Tæringar-ryðfríir flansar |
| Lausn + Öldrun | 17-4 PH | Há-styrkir hljóðfæraflansar |
| Streitulosandi | Allar stálflokkar | Stórir-flansar í þvermál áður en lokið er við að beygja |
Vikmörk og forskriftir fyrir CNC vélaðar flansar
Eftirfarandi dæmigerð vikmörk eiga við um smíðaðar flansa. Þröngari vikmörk eru fáanleg ef óskað er.
| Forskrift | Dæmigert hæfileiki | Staðlað tilvísun |
|---|---|---|
| Bolta-Þvermál hrings | ±0,05–0,1 mm (nákvæmni að ±0,02 mm) | ASME B16.5 / EN 1092-1 bortöflur |
| Bolta-Staðsetning holu (bil) | ±0,05 mm á verðtryggðum holum | Jafnt bil, tveggja-gata þvermál eða til teikningar |
| Holuþvermál | ±0,05–0,1 mm á bortöflur | Staðlaðar holastærðir eftir flokkum |
| Heildarþykkt | ±0,1 mm staðall; ±0,05 mm eftir beiðni | ASME / EN þykktartöflur |
| Borþvermál | ±0,05 mm; nær fyrir innbyggðar holur | Passað við pípuáætlun eða teikningu |
| OD og hækkað-andlitsþvermál | ±0,1–0,2 mm | ASME / EN víddartöflur |
| Þétting -Slétta yfirborðs | 0,02–0,05 mm (TTIR eftir beiðni) | Þéttingu-mikilvægrar framhliðar |
| Gasket-Yfirborðsfrágangur | Ra 3,2–6,4 μm (125–250 μin), riflaga eða slétt | Hefðbundin riflaga áferð fyrir B16.5 |
| RTJ Groove prófíl | Til R-röð prófílvikmörk | ASME B16.5 viðauki |
| Nákvæmni þráðar | ISO 6g / 6H eða á teikningu | NPT / BSPP / BSPT / mæligildi |
| Sammiðja (bor til OD) | 0,05–0,1 mm | Kveikt í einni uppsetningu |
| Gagnrýnar víddir | ±0,01 mm (nákvæmni að ±0,005 mm) | Tækja- og mælingar-gæða flansar |
Þarftu þéttara eða sérstakt umburðarlyndi?Sendu teikninguna þína til skoðunar.
Yfirborðsfrágangur fyrir CNC vélaðar flansar
| Yfirborðsfrágangur | Gildandi efni | Dæmigert flanshlutar | Helsti ávinningur |
|---|---|---|---|
| Vélað þéttingarhlið | Allt efni | Allar flansgerðir | Serrated/slétt þéttandi andlit í staðal Ra |
| Aðgerðarleysi | 304 · 304L · 316L · 17-4 PH | Ferða- og matvæla-þjónustuflansar | Bætir tæringarþol |
| Rafslípun | 304 · 316L | Matur, lyfjafræði og hreinar-þjónustuflansar | Slétt, bjart, hreinsanlegt yfirborð |
| Sinkhúðun | 1045 · Q355 · 4140 | Almennar iðnaðar stálflansar | Hagkvæm tæringarvörn |
| Undirbúningur fyrir heita-galvaniseringu | Kolefnisstál | Byggingar- og leiðsluflansar | Vélaðir yfirborð afhentir galvaniseraðir-tilbúnir |
| Svart oxíð | 1045 · 1144 · 4140 | Vökva- og vélaflansar | Lítil-tæringarvörn |
| Anodizing (gerð II / Hard III) | 6061-T6 · 6063-T5 · 5083 | Állögn og renniflansar | Tæringar- og slitþol |
| Andstæðingur-Galling húðun | Bekkur 2 · Grade 5 títan | Títan flansar | Kemur í veg fyrir að þráður og andlit rífi |
Flansgæðaeftirlit
Við skoðum boltamynstur, framhlið, bor og þykkt í gegnum framleiðslu til að tryggja að flansar uppfylli teikningu og innsigli í notkun. Fyrir skjalfest verkefni getum við útvegað efnisvottorð og skoðunargögn til að styðja við komandi skoðun þína.
| Skoðunaratriði | Búnaður / Aðferð | Dæmigert flanshlutar |
|---|---|---|
| Boltahringur og holustaða | CMM · Hæðarmælir · Snúningsvísitala | Allir boraðir flansar |
| Holuþvermál | Pinnamælir · Þrýstimælir · CMM | Boltagöt, tjakkur-skrúfugöt |
| Gasket Face Flatness | CMM · Yfirborðsplata og vísir | RF og FF framhliðar |
| Andlitsáferð (Ra) | Grófleikaprófari | Þétandi andlit, RTJ gróp |
| Bore & OD | Örmælir · Bormælir · CMM | Soðið háls, renndu-á holur |
| Þykkt & Hæð | Þrýstimælir · Örmælir · Hæðarmælir | Allar flansgerðir |
| RTJ Groove prófíl | Prófílmælir · CMM | Samskeyti af hring-gerð |
| Þráðaskoðun | Go/No-Go Thread Gauges | Snærðir flansar, mælitengi |
| Staðfesting efnis | Litrófsmælir + efnisvottorð | Innkomið hráefni (EN 10204 3.1 í boði) |
| Lokaskoðun | CMM + Skoðunarskýrsla | Endanleg víddarsamþykki |
Þarftu skjalfest gæðaeftirlit?Sendu okkur teikningar þínar og skoðunarkröfur.
Frumgerð og lítil-flansvinnsla
Flansverkefni byrja oft með frumgerðum - nýrri hönnun, passaprófum gegn búnaði sem tengist pörun eða skipta um úrelt eða langt-blýmynstur. Við styðjumfrumgerð og lítið-magn CNC vinnslafrá stökum sýnishornum til endurtekinna lítilla-lotupantana.
Vinnsla frumgerða
Fyrir nýja hönnun, löggildingu og passa athuganir.
Dæmigert magn:1–10 stk
Lágt-magn framleiðsla
Fyrir tilraunakerfi og fyrstu framleiðslukeyrslur.
Dæmigert magn:10–1,000+ stk
Endurtekin framleiðsla
Fyrir varaflansa og endurteknar pantanir með staðfestri hönnun.
Dæmigert magn:Byggt á kröfum verkefnisins
Hentar fyrir
Suðu á háls, renna-á, blinda og kjölfestuflansa
Suðuflansar með snittum og innstungum
Plata, op og gleraugu-blindir flansar
Akkeri og afoxunarflansar
Sérsniðin tæki og búnaðarflansar
Úrelt-mynstur og skiptiflansar
Pökkun og afgreiðslutími fyrir CNC-vélaðar flansar
Umbúðir
Yfirborðsvörn:PE töskur; hlífðarfilma á vélrænum þéttingarflötum
Tæringarvörn:VCI pappír fyrir stálflansa í flutningi erlendis
Andlitsvörn:Augliti-í-stöflun með skilrúmum sé þess óskað
Blandaðar pantanir:Raðað eftir hlutanúmeri, flokki og stærð með merkimiðum og magngátlistum
Sérsniðnar umbúðir:-Sértækar pökkunarkröfur viðskiptavina studdar
Dæmigerður afgreiðslutími
| Tegund pöntunar | Dæmigerður afgreiðslutími |
|---|---|
| Frumgerð | 5–10 virkir dagar |
| Lág-röð | 10–20 virka daga |
| Framleiðslupöntun | 15–30 virka daga |
| Endurtaka pöntun | 10–25 virka daga |
Algengar spurningar
Sp.: 1. Hvaða CNC vélaðar flansar getur þú framleitt?
A: Við framleiðum sérsniðna suðuháls-, á--á-, blind-, snittara-, hringliða- og falssuðuflansa, plötu- og flata flansa, opflansa, gleraugnagardínur, afoxunarflansa, akkerisflansa og sérsniðna hljóðfæraflansa úr teikningum viðskiptavina.
Sp.: 2. Hvaða efni vinnur þú flansar úr?
A: Við vinnum flansa úr ryðfríu stáli (304, 304L, 316, 316L, 316/316L tvíþætt-vottuð, 17-4 PH), kolefnis- og álblendi (1045, 1144, 4140, 4340, Q356,6,561, 601, 6,561, 6,561, 6,561, 6,561, 6,561, 6,561 5083), kopar (C36000, C46400), álbrons (C95400), kopar (C10100, C11000) og títan (2. flokkur, 5. flokkur).
Sp.: 3. Hvaða flansstaðla getur þú unnið eftir?
A: Við vélum í ASME B16.5 (Class 150–2500), EN 1092-1 (PN6–PN100), DIN plötu- og hringliðamynstur og JIS B2220 (5K–30K), auk fullkomlega sérsniðinna boltamynstra frá teikningunni þinni.
Sp.: 4. Hvaða flanshliðar geturðu framleitt?
A: Við vélum upphækkað andlit (RF), flatt andlit (FF), hring-gerð samskeyti (RTJ) með stöðluðum R--röð grópprófílum og karl-/kvenkyns- eða tungu/róp-pör sem snúa að teikningu.
Sp.: 5. Hvaða þéttingar-yfirborðsáferð veitir þú?
A: Hefðbundinn tunninn (sammiðja eða hljóðritaður) frágangur við 125–250 μin Ra (Ra 3,2–6,4 μm), eða sléttur vélaður áferð þar sem þéttingin eða teikningin krefst þess.
Sp.: 6. Hvaða vikmörk geturðu náð á flansum?
A: Við höldum venjulega ±0,05–0,1 mm á bolta-hringþvermál, ±0,1 mm á þykkt, ±0,05 mm á holum og ±0,01 mm (nákvæmni að ±0,005 mm) á mikilvægum málum.
Sp.: 7. Getur þú vélað flansa úr fölsuðum eyðum?
A: Já. Fyrir þyngri flokka getum við unnið úr fölsuðum eyðum og stöngum, eða úr plötu fyrir léttari flokka - eftir því sem hentar best fyrir flokkinn, stærðina og magnið.
Sp.: 8. Geturðu passað boranir við sérstakar pípuáætlanir?
A: Já. Við vélum boranir til að passa pípuáætlunina þína (SCH 10/40/80 osfrv.) eða að sérsniðnum borþvermáli á teikningunni.
Sp.: 9. Getur þú útvegað skiptiflansa fyrir úrelt mynstur?
A: Já. Sendu sýnishorn, mynd eða skissu með lykilmáli - OD, boltahring, holufjölda og stærð, þykkt og holu - og við getum snúið við-boramynstrinu.
Sp.: 10. Hvaða yfirborðsáferð býður þú upp á fyrir flansa?
A: Vélknúin þéttingarflöt, óvirking, raffæging, sinkhúðun, svart oxíð, heit-dýfa galvaniserun, anodizing fyrir ál og and-húðun fyrir títan.
Sp.: 11. Getur þú útvegað efnisvottorð og skoðunarskýrslur?
A: Já. Við getum útvegað efnisvottorð (EN 10204 3.1), víddarskoðunarskýrslur, CMM-skýrslur og flatneskju-/frágangsskrár sé þess óskað.
Sp.: 12. Samþykkir þú 2D teikningar og CAD skrár?
A: Við getum unnið úr algengum STEP, STP, IGES, IGS, SolidWorks, DXF og 2D teikniskrám.
Sp.: 13. Hver er dæmigerður leiðtími fyrir CNC-vélaðar flansa?
A: Dæmigerður afgreiðslutími er 5–10 virkir dagar fyrir frumgerðir, 10–20 virkir dagar fyrir lítið-magn pantanir og 15–30 virkir dagar fyrir framleiðslupantanir, allt eftir flækjum, magni, efni og frágangi.
