CNC vélrænt skaft
Skaftefni með nákvæmum einkunnum: 1045/4140/4340 stál, 316L & 17-4 PH ryðfríu, 6061-T6 ál, C36000 kopar, 5 stigs títan
CNC snúning, fræsun, snúnings-snúning, þráðvalsing og nákvæmnisslípun
±0,005 mm nákvæmni á þvermál; beinleika og úthlaupi stjórnað á dagbókum
Örvunarherðing, karburering, nítrun og hörð krómhúðun í boði
Við framleiðum sérsniðnaCNC vélrænir stokkarfrá teikningum viðskiptavina og CAD skrám, þ.m.tdrifskafta, mótorskafta, dæluskafta, blýskrúfur, gírskafta, splineskafta, tengiskafta, ventlastokka, línuleg stýriskaft, snælda og hlaup. CNC snúnings-, mölunar-, snúnings--fræsingar, þráðvalsingar og slípunarmöguleika okkar styðja þétta-umburðarskafta fyrir aflgjafa, mótora, dælur, ventla, gírkassa og sjálfvirkni.
Skaft sendir tog, styður snúning og staðsetur aðra íhluti - þannigþvermál, úthlaup, réttleiki, tappfestingar, lyklabrautir og yfirborðsáferðeru eiginleikarnir sem ákveða hvort það sé satt. Við vélum stokka frákolefni og álblendi (1045, 4140, 4340), ryðfríu stáli (303, 304, 316L, 17-4 PH), ál (6061-T6, 7075-T6), kopar og brons (C36000, C46400, C903,000, C903,01) C11000, C17200) og títan (2. bekkur, 5. bekkur), með hitameðferð og yfirborðsfrágangi sem tilgreint er á teikningu. Varahlutir eru framleiddir í tilteknum málum, vikmörkum, efnis- og frágangskröfum, með efnisskírteini í boði sé þess óskað.
Allt frá stakum frumgerðum fyrir nýja hönnun til endurtekinna framleiðslupantana á varaöxlum, við vélum öxla til teikninga -, sama magn.
Tegundir af CNC véluðum öxlum sem við framleiðum
Við vinnum mikið úrval af skaftgerðum. Hér að neðan eru þær algengustu; ef teikningin þín sýnir aðra uppsetningu, sendu hana til skoðunar.
Drif- og aflgjafaskaft
Öxlar sem flytja tog á milli mótors, tengis, gírkassa og drifs búnaðar, með stýrðum töppum, lyklabrautum og tengibúnaði.
Efni:1045 · 4140 · 4340 · 17-4 PH · 316L
Mótor og snúningsskaft
Rafmótorarbúnaður og snúningsásar með legusætum, snúningssæti og viftueiginleika.
Efni: 1045 · 4140 · 430F · 303 · 6061-T6
Dæluskaft
Miðflótta- og jákvæða-tilfærsludæluskaft fyrir vatns-, efna-, olíu- og sjóþjónustu, með þéttiflötum og hjólþráðum.
Efni:316L · 17-4 PH · 4140 · Grade 5 titanium · C46400
Blýskrúfur og snittari skaft
Trapesulaga (ACME) og metrískar blýskrúfur, snittari stangir og skrúfaskaft fyrir línulega hreyfingu.
Efni:1045 · 4140 · 38CrMoAlA · 303 · 6061-T6
Gír- og snúningsskaft
Öxlar með samþættum skurðar-/vélabúnaði, spólum og snúningssæti fyrir gírkassa og lækka.
Efni:8620 · 5120 · 4140 · 4340 · 17-4 PH
Spline skaft
Spólguð og bein-hliða spóluskaft samkvæmt DIN 5480 / ANSI B92.1 stöðlum fyrir togflutning.
Efni: 4140 · 4340 · 8620 · 1045 · 316L
Tengi- og tengiskaft
Öxlar með tengihlutum, flönsum, mjókkum og boltamynstri til að tengja snúningsbúnað.
Efni: 1045 · 4140 · 4340 · 316L · 6061-T6
Lokastönglar og snældur
Lokastönglar og spindlar með snittuðum hlutum, þéttiflötum og kirtil passar fyrir kúlu-, hlið- og hnattlokur.
Efni:17-4 PH · 316 · 316L · 304 · C36000
Línuleg stýriskaft og stangir
Hert og króm-húðuð stýriskaft og stangir fyrir línuleg legur og hlaup.
Efni: 1045 · 4140 · 52100 · 303 · 6061-T6
Snældur og snældur
Vélar-verkfæraspindlar, vinnu-haldandi dorn og snúningsstaðsetningartæki með nákvæmum mjókkum og legum passa.
Efni:4140 · 4340 · 38CrMoAlA · 17-4 PH · 7075-T6
Bussar og ermar
Runnar með sléttum burðum, múffur og fóðringar sem liggja á skafti, með stýrðri borun og OD-passum.
Efni:C93700 brons · C36000 kopar · 316L · C46400
Þrýsti- og þrepaöxlar
Þröppuð skaft sem bera axialþrýsting með mörgum töppum, öxlum og festingareiginleikum.
Efni:4140 · 4340 · 17-4 PH · 1045 · 316L
Ertu með sérsniðið skaft? Sendu teikninguna þína
CNC vinnsluferli fyrir skaft

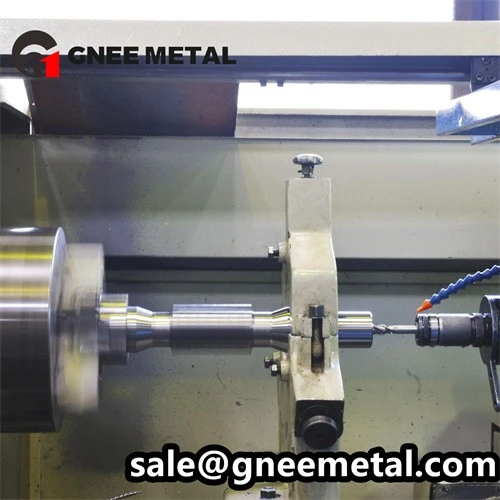

CNC beygja
Best fyrir:Tímarit · mjókkar · þræðir · skref · axlir
Aðalferlið fyrir flesta stokka; stjórnar þvermál, lengd og sammiðju.
CNC fræsun
Best fyrir:Lyklabrautir · rifa · flatir · krossgötur · gírtennur
Fyrir malaða eiginleika á skafti og endum.
CNC snúnings-fræsing
Best fyrir:Skaft með bæði snúnum og fræsuðum eiginleikum í einni uppsetningu
Dregur úr meðhöndlun og bætir sammiðju á flóknum skaftum.
Þráðarrúlla og klippa
Best fyrir:Trapesu/ACME þráður · metrískur þráður · sérstök skrúfsnið
Fyrir blýskrúfur og snittari stokka; velting bætir þráðstyrk.
Sívalningur og yfirborðsslípun
Best fyrir:Legusæti · tjaldþvermál · þéttifletir
Heldur míkron þvermál og Ra 0,1–0,4 μm áferð á mikilvægum flötum.
Spline & Gear Cut
Best fyrir:Involute splines · bein splines · pinion tennur
Fyrir gír- og splineskaft samkvæmt DIN 5480 / ANSI B92.1.
CNC skaft efni
Fyrir stokka fer efnisval eftirtog og álag, hraði, þéttingarumhverfi, tæringu, hitastig og hvort hitameðferðar sé þörf. Við vélum stokka úr málmefnum sem talin eru upp hér að neðan - áli, kopar og kopar, ryðfríu stáli, kolefnis- og álstáli og títan.
Kolefni og álblendi
Ryðfrítt stál
Ál
Brass & Brons
Kopar
Títan
|
Efni |
Algengar einkunnir |
Dæmigert skaftforrit |
Helstu kostir
|
|---|---|---|---|
| Kolefni og álblendi | 1045 · 1060 · 1144 · 4140 · 4340 · 5120 · 52100 · 8620 · 38CrMoAlA | Drifskaft, mótorskaft, gírskaft, blýskrúfur, spindlar, stýriskaft | Hár styrkur og hörku; auðvelt að hita-meðhöndla; kostnaður-hagkvæmur vinnuhestur til flutnings |
| Ryðfrítt stál | 303 · 304 · 304L · 316 · 316L · 17-4 PH · 410 · 420 | Dæluskaft, ventlastokkar, matvæla- og lækningaskaft, sjávar- og tæringarskaft-mikilvægt | Tæringar- og hreinlætisþol; 17-4 PH bætir við miklum styrk; 303 vélar frjálslega |
| Ál | 6061-T6 · 6063-T5 · 7075-T6 · 2024-T3 · 5052-H32 | Létt mótorskaft, vélmenni og sjálfvirkniskaft, hljóðfæraskaft | Lítil þyngd, anodizable, auðvelt að véla; 7075-T6 býður upp á hæsta álstyrk |
| Brass & Brons | C36000 ókeypis-klippa kopar · C46400 flota kopar · C93700 brons | Lokastönglar, hlaup og ermar, tækja- og skrautskaft, lega | Frábær vélhæfni, slitþol og tæringarþol |
| Kopar | C10100 (OFHC) · C11000 rafgreiningar kopar · C17200 beryllium kopar | Rafskautskaft, leiðandi skaft, skynjara og snertiskaft | Hár raf- og hitaleiðni; C17200 bætir við miklum styrkleika og gormaeiginleikum |
| Títan | 2. bekkur (CP) · 5. bekkur (Ti-6Al-4V) | Sjó- og efnadæluskaft, lækningaskaft, létt og-sterkt skaft | Framúrskarandi tæringarþol, hár styrkur-til-þyngdar, ekki-segulmagnaðir |
Hitameðferð fyrir CNC stokka
Mörg skaft þurfa hert,-slitþolið yfirborð með harðri kjarna. Hitameðferð er tilgreind á teikningunni og notuð fyrir eða eftir vinnslu mikilvægra eiginleika.
| Hitameðferð | Gildandi einkunnir | Dæmigert skafthlutar |
Hagur
|
|---|---|---|---|
| Slökkva og skap | 4140 · 4340 · 1045 · 52100 | Drifskaft, gírskaft, snælda | Samræmdur styrkur og hörku í gegnum kaflann |
| Induction Herðing | 1045 · 4140 · 4340 | Töflur, legusæti, þéttifletir | Hart, slitþolið-yfirborð (45–55 HRC) með sterkum kjarna |
| Carburizing | 8620 · 5120 · 20CrMnTi | Gír- og splineskaft, snúningsskaft | Mikil yfirborðshörka (58–62 HRC) með sterkum kjarna |
| Nitriding / Gas Nitriding | 38CrMoAlA · 4140 | Blýskrúfur, spindlar, há-nákvæmni skaft | Há yfirborðshörku með lítilli röskun |
| Lausn + Öldrun | 17-4 PH · 7075-T6 | Hástyrktar skaftar úr ryðfríu og áli- | Hár styrkur með tæringarþol |
| Streitulosandi | Allar stálflokkar | Nákvæmar skafta fyrir slípun | Bætir víddarstöðugleika |
Öxulvinnsluvikmörk og forskriftir
Afköst skaftsins eru háð náinni stjórn á þvermáli, úthlaupi, beinu stigi og tjaldfestingum. Við höldum eiginleikanum hér að neðan við teikningu og þéttari ef óskað er.
| Forskrift | Dæmigert hæfileiki |
Dæmigert skaftforrit
|
|---|---|---|
| Þvermál (dagbók) | ±0,01 mm (nákvæmni að ±0,005 mm) | Legsæti, tengipassar, hjól passar |
| Þvermál (almennt) | ±0,02–0,05 mm | Ó-þættir hlutar sem ekki eru mikilvægir |
| Lengd | ±0,05–0,1 mm | Heildarskaftslengd, axlarstöður |
| Réttleiki | Niður í 0,01 mm/100 mm | Löng skaft, blýskrúfur |
| Einbeiting / Runout | Niður í 0,005–0,01 mm | Dagbækur hvert við annað, þræðir í dagbækur |
| Hringleiki / sívalur | Niður í 0,003–0,005 mm | Berandi dagbækur |
| Lykilbraut breidd og staðsetning | ±0,02–0,05 mm | Drif- og tengilyklabrautir |
| Spline (DIN 5480 / ANSI B92.1) | Fyrir hverja staðlaða · flokka passa á beiðni | Spline stokka og snúð |
| Yfirborðsgrófleiki | Ra 0,4–1,6 μm staðall; Ra 0,1–0,4 μm jörð | Þéttifletir, tappar, þráðarkantar |
| Þráðaþol | ISO 6g / 6H eða á teikningu | Metra, ACME og trapisuþráður |
Mikilvægar eiginleikar sem við stjórnum
Journal & Bearing Passar- stýrt þvermál fyrir legur, múffur og tengi.
Concentricity & Runout- færslur, þræðir og þéttifletir héldust við ásinn.
Réttleiki- stjórnað á löngum skaftum og blýskrúfum til að koma í veg fyrir titring.
Keyways & Splines- nákvæm breidd, staðsetning og passa fyrir togflutning.
Þéttingfletir- stýrður grófleiki og rúmfræði fyrir O-hringi, varaþéttingar og vélræna innsigli.
Þræðir- metrísk, ACME/trapezoidal og sérstök skrúfprófíl með stýrðri hæðarþvermáli.
Yfirborðsfrágangur fyrir CNC stokka
Yfirborðsfrágangur verndar tindurnar gegn sliti og tæringu og uppfyllir virkni og sjónrænar kröfur umsóknarinnar.
| Yfirborðsfrágangur | Gildandi efni | Dæmigert skafthlutar |
Helsti ávinningur
|
|---|---|---|---|
| Harð krómhúðun | 1045 · 4140 · 4340 | Vökvaskaft, stýriskaft, stimpilstangir | Hart, slitþolið-, tæringarþolið- yfirborð |
| Raflaus nikkelhúðun | 4140 · 1045 · Ál | Dælu- og ventlaskaft, hljóðfæraskaft | Samræmd slit- og tæringarvörn |
| Svart oxíð | 1045 · 4140 · 4340 | Almenn drif- og gírskaft | Hagkvæm tæringarvörn með lítilli uppsöfnun |
| Sinkhúðun | Kolefnisstál | Almenn-skaft og stangir | Hagkvæm tæringarvörn |
| Aðgerðarleysi | 303 · 304 · 316L · 17-4 PH | Ryðfrítt dæla og ventlaskaft | Fjarlægir laust járn, bætir tæringarþol |
| Rafslípun | 316L · 304 | Matvæla-, lækninga- og sjávarskaft | Slétt, hreint yfirborð; bætir tæringarþol |
| Anodizing (gerð II / Hard III) | 6061-T6 · 7075-T6 | Ál mótor og vélmenni skaft | Slit- og tæringarþol; einangrun |
| Ground Finish | Allt stál · Ryðfrítt · Títan | Töflur, þéttifletir, stýriskaft | Ra 0,1–0,4 μm fyrir legu og innsigli |
Skaftgæðaeftirlit
Við skoðum þvermál, úthlaup, réttleika, þræði og yfirborðskröfur í gegnum framleiðslu til að tryggja að stokkar standist teikninguna. Fyrir skjalfest verkefni getum við útvegað efnisvottorð og skoðunargögn til að styðja við komandi skoðun þína.
| Skoðunaratriði | Búnaður / Aðferð | Dæmigert skafthlutar |
|---|---|---|
| Journal Diameter | Örmælir · CMM | Legsæti, tengi passar |
| Réttleiki | Skífuvísir · CMM | Löng skaft, blýskrúfur |
| Concentricity & Runout | CMM · Skífuvísir | Tímarit, þræðir, þéttifletir |
| Hringleiki | Roundness Tester / CMM | Berandi dagbækur |
| Lyklagangur / Spline | Go/No-Go mælar · CMM | Drif og tengilykilbrautir, splines |

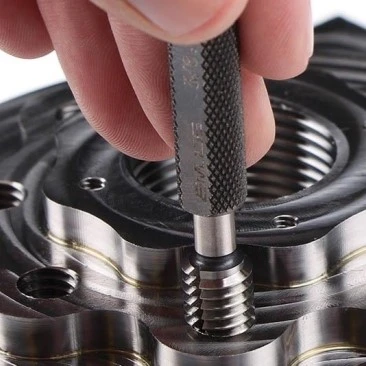

| Þráðaskoðun | Go/No-Go Thread Gauges | Metra- og ACME þræðir |
| Yfirborðsgrófleiki | Grófleikaprófari | Þéttifletir, blað |
| hörku (hita-meðhöndluð) | Hörkuprófari | Innleiðslu-hert og karburað yfirborð |
| Staðfesting efnis | Litrófsmælir + efnisvottorð | Innkomið hráefni (EN 10204 3.1 í boði) |
| NDT (eftir beiðni) | Dye Penetrant / Magnetic Particle | Mikilvægt drif og háhraðaskaft |
| Lokaskoðun | CMM + Skoðunarskýrsla | Endanleg víddarsamþykki |
Þarftu skjalfest gæðaeftirlit? Sendu okkur teikningar þínar og skoðunarkröfur.
Frumgerð og vinnsla með litlum-skafti
Skaftverkefni byrja oft á frumgerðum - nýrri hönnun, endurnýjun eða uppfærslu sem þarf að prófa fyrir framleiðslu. Við styðjumfrumgerð og lítið-magn CNC vinnslafrá stökum sýnishornum til endurtekinna lítilla-lotupantana.
Vinnsla frumgerða
Fyrir nýja hönnun, löggildingu og skipti.
Dæmigert magn:1–10 stk
Lágt-magn framleiðsla
Fyrir tilraunakerfi og fyrstu framleiðslukeyrslur.
Dæmigert magn:10–1,000+ stk
Endurtekin framleiðsla
Fyrir varaskaft og endurteknar pantanir með staðfestri hönnun.
Dæmigert magn:Byggt á kröfum verkefnisins
Hentar fyrir
Drif-, mótor- og dæluöxlar
Gír-, spline- og snúningsskaft
Blýskrúfur og snittari stokka
Lokastönglar og spindlar
Línuleg stýriskaft og spindlar
Rússar, ermar og fóður
Pökkun og afgreiðslutími fyrir CNC stokka
Umbúðir
Einstaklingsvernd:PE töskur, froðu eða hlífðarfilmur fyrir tímarit og þræði
Tæringarvörn:VCI pappír og olía fyrir stálskaft í flutningi erlendis
Löng skaft:Slöngu- eða rásumbúðir til að koma í veg fyrir beygju og skemmda
Nákvæmni skaft:Froðuinnlegg og aðskilin hólf fyrir mikilvæg yfirborð
Sérsniðnar umbúðir:Hlutanúmer, merkimiðar, magn og -sérstakar pökkunarkröfur viðskiptavina
Dæmigerður afgreiðslutími
| Tegund pöntunar | Dæmigerður afgreiðslutími |
|---|---|
| Frumgerð | 5–10 virkir dagar |
| Lág-röð | 10–20 virka daga |
| Framleiðslupöntun | 15–30 virka daga |
| Endurtaka pöntun | 10–25 virka daga |
Algengar spurningar
Sp .: Hvaða CNC vélræna stokka geturðu framleitt?
A: Við framleiðum sérsniðna drifskafta, mótorskafta, dæluskafta, blýskrúfur, gírskafta, splineskafta, tengiskafta, ventlastokka, línulega stýriskafta, snælda, hlaup og ermar úr teikningum viðskiptavina.
Sp.: Úr hvaða efni vinnur þú stokka?
A: Við vinnum öxla úr kolefnis- og álstáli (1045, 1060, 1144, 4140, 4340, 5120, 52100, 8620, 38CrMoAlA), ryðfríu stáli (303, 304, 304L, 1404L, 316L, 316L, 316L, 316L, 316L, 316L, 38CrMoAlA). 420), ál (6061-T6, 6063-T5, 7075-T6, 2024-T3), kopar og brons (C36000, C46400, C93700), kopar (C10100, C11000, C17200, gráðu 5) og títan.
Sp.: Hvaða vikmörk CNC vinnslu geturðu náð á öxlum?
A: Fyrir þvermál blaðsins höldum við venjulega ±0,01 mm, með nákvæmni vinnslu niður í ±0,005 mm. Úthlaupi og sammiðju er stýrt niður í 0,005–0,01 mm, allt eftir rúmfræði og efni.
Sp.: Geturðu vélað dælu- og ventlaskaft úr ryðfríu stáli?
A: Já. Við vélum dæluöxla og ventilstöngla úr 316L, 17-4 PH, 304 og 303, með rafslípun eða passivering fyrir tæringarþjónustu.
Sp.: Getur þú útvegað hitameðhöndlaða-skaft?
A: Já. Við útvegum slökkt-og-hert, örvunar-hert, kolefnis- og nítruð skaft í flokkum eins og 4140, 4340, 1045, 8620 og 38CrMoAlA, með hörkuprófun sé þess óskað.
Sp.: Getur þú sett harða krómhúðun á stokka?
A: Já. Við notum harða krómhúðun á stálskaft (1045, 4140, 4340) fyrir vökva-, stýri- og stimpilstöng, auk raflauss nikkels, svartoxíðs, sinkhúðunar og óbeinar.
Sp.: Getur þú vélað spline og gírskaft?
A: Já. Við vélum spennu og beinar-hliðar splines í samræmi við DIN 5480 / ANSI B92.1 og samþætta snúningseiginleika á gírsköftum í 8620, 5120, 4140 og 4340.
Sp.: Geturðu vélað blýskrúfur og ACME þræði?
A: Já. Við vinnum trapisulaga (ACME) og metrískar blýskrúfur og snittuð stokka, með slípun í boði fyrir Ra 0,1–0,4 μm snittur.
Sp.: Getur þú útvegað efnisvottorð og skoðunarskýrslur?
A: Já. Við getum útvegað efnisvottorð (EN 10204 3.1), víddarskoðunarskýrslur, CMM-skýrslur, yfirborðsáferðarskýrslur og hörkuskýrslur sé þess óskað.
Sp.: Samþykkir þú 2D teikningar og CAD skrár?
A: Við getum unnið úr algengum STEP, STP, IGES, IGS, SolidWorks, DXF og 2D teikniskrám.
Sp.: Styður þú frumgerð og lítið-magn framleiðslu?
A: Já. Við styðjum frumgerðamagn frá 1–10 stykki, lítið-magn framleiðslu frá 10–1,000+ stykki, sem og endurteknar framleiðslupantanir fyrir varaskafta.
Sp.: Hver er dæmigerður afgreiðslutími fyrir CNC vélræna stokka?
A: Dæmigerður afgreiðslutími er 5–10 virkir dagar fyrir frumgerðir, 10–20 virkir dagar fyrir lítið-magn pantanir og 15–30 virkir dagar fyrir framleiðslupantanir, allt eftir flækjum, magni, efni og frágangi.
