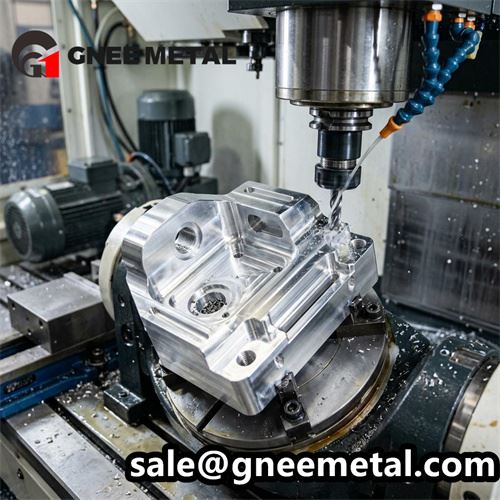

CNC vélað hús
Við framleiðum sérsniðnaCNC vélað húsfrá teikningum viðskiptavina og CAD skrám, þar á meðalrafeindaskápar, gírkassahús, dæluhús og rafspennur, ventlahús, leguhús, skynjara- og transducer-hús, tækjahylki, tengibox, mótorendabjöllur, RF- og bylgjuleiðarahús og vökvagreinir. Þriggja-ás og 5-ás CNC fræsun, borun, borun, djúp-holaborun og tvinnafræsing framleiðir nákvæm, lekaþétt hús fyrir vélar, sjálfvirkni, vökva, mótora, rafeindatækni, tækjabúnað og útibúnað.
Húsnæði inniheldur og verndar íhluti, svosammiðja borunar, þéttingu-flats andlits, veggþykkt, vasastaða og staðsetning þráðarákveða hvort innra hlutar passi, snúist satt og þétti gegn þrýstingi eða innkomu. Við vélum hús fráál (6061-T6, 6063-T5, 7075-T6, 5083), ryðfríu stáli (303, 304, 304L, 316, 316L, 17-4 PH), kolefni og álblendi (1045, 4140, plata Q45s-gerð, 434s-gerð), brjóstahaldara (C36000, C46400), kopar (C10100, C11000) og títan (2. bekk, 5. bekk), unnin úr solid blokk og plötu - ekki steypt - þannig að innri eiginleikar eru sniðnir að teikningunni fyrir frumgerðir og lítið-magn framleiðslu. Varahlutir eru framleiddir í tilteknum málum, vikmörkum, efnis- og frágangskröfum, með efnisskírteini í boði sé þess óskað.
Tegundir af CNC véluðum húsum sem við framleiðum
Við vinnum mikið úrval af húsnæðisgerðum. Hér að neðan eru þær algengustu; ef teikningin þín sýnir aðra uppsetningu, sendu hana til skoðunar.
Hólf og kassar
Lokaðar girðingar og hulstur fyrir rafeindatækni og stjórntæki.
Efni: 6061-T6 · 5052-H32 · 304 · C36000
Gírkassahús
Legholur og vasar fyrir gír- og skaftasamstæður.
Efni: 6061-T6 · 4140 · 4340 · 7075-T6
Dæluhús og hylki
Holrúm, hafnir og legusæti fyrir dælur.
Efni: 316L · 304 · 4140 · C95400
Lokahlutir
Rennslishol, port og sætisholur fyrir loka.
Efni:316L · 304 · 17-4 PH · C36000
Bearingshús
Koddakubbar og flansasæti með nákvæmum holum.
Efni: 4140 · 4340 · 6061-T6 · 316L
Skynjara- og transducer hús
Þrýsti-þétt hylki fyrir rannsaka og transducers.
Efni:17-4 PH · 316L · Grade 5 títan · 304
Hljóðfærahylki
Hús fyrir mæla, mæla og mælitæki.
Efni: 6061-T6 · 304 · C36000 · C46400
Tengiboxar
Kapalkirtlar, tengi og festing fyrir raflögn.
Efni: 6061-T6 · 316L · 304 · Q355

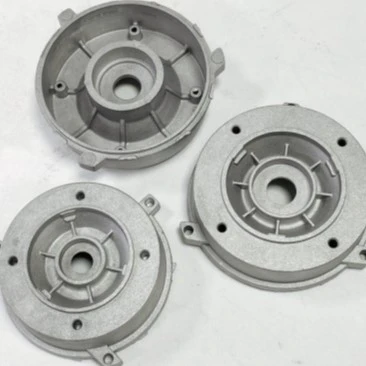

Mótorendabjöllur
Endalokar og leguplötur fyrir rafmótora.
Efni: 6061-T6 · 6063-T5 · 4140 · 304
RF & Waveguide húsnæði
Leiðandi girðingar fyrir RF og örbylgjuofnasamstæður.
Efni: 6061-T6 · C11000 · C10100 · 303
Vökvakerfisgreinir
Loka-blokkarhlutar með boruðum göngum sem skerast.
Efni:6061-T6 · 4140 · 316L · 17-4 PH
Sérsniðin vélræn hús
Einstaklings-byggingar- og búnaðarhús úr solid blokk.
Efni:7075-T6 · 4340 · 17-4 PH · 5. stigs títan
Ertu með sérsniðið húsnæði? Sendu teikninguna þína
CNC vinnsluferli fyrir húsnæði
3-ása CNC fræsing
Best fyrir:Vasar · veggir · andlit · göt
Aðalferlið fyrir kassa, lok og ferhyrnt hlíf.
4/5-ása CNC fræsing
Best fyrir:Innri einkenni · samsett horn
Vélar innri vasa og holur í færri uppsetningum fyrir nákvæmni.
Boring & Precision bores
Best fyrir:Legusæti · ventlaholur
Sammiðja holur sem haldið er við H7 með sannri-hlaupandi innsiglisflötum.
Djúp-holuborun
Best fyrir:Fjölbreyttir gangar · kælirásir
Bein skurðarhol fyrir vökva- og kælirásir.
Þráðfræsing og slá
Best fyrir:Innlegg · lok · port
Blind- og gegnumþráður, lokaðir portþræðir og innlegg.
Burtfrágangur og kantfrágangur
Best fyrir:Innri brúnir · þéttihliðar
Burt-laus innri horn og skánar til að setja saman og þétta.
CNC húsnæðisefni
Fyrir hús fer efnisval eftirþyngd, stífni, þrýstingur, tæringarumhverfi, EMI og útlit. Við vélum hús úr málmefnum sem talin eru upp hér að neðan - áli, ryðfríu stáli, kolefni og álblendi, kopar, kopar og títan.
| Efni | Algengar einkunnir | Dæmigert húsnæðisumsókn | Helstu kostir |
|---|---|---|---|
| Ál | 6061-T6 · 6063-T5 · 7075-T6 · 5083 · 5052-H32 | Hólf, gírkassa og mótorhús, RF hulstur | Hár styrkur-til-þyngdar, tæringarþol, anodizable; 6061-T6 er almennur staðall |
| Ryðfrítt stál | 303 · 304 · 304L · 316 · 316L · 17-4 PH | Dælu- og ventlahús, skynjarahús, sjógirðingar | Tæringarþol; 316L hentar klóríðumhverfi; 17-4 PH bætir styrk |
| Kolefni og álblendi | 1045 · 4140 · 4340 · Byggingarplata af Q355 gerð | Gírkassi, legur og vökvagreinihús | Mikil stífleiki og styrkur fyrir hlaðið og þrýstið hús |
| Brass | C36000 ókeypis-klippa kopar · C46400 flota kopar | Tækja- og ventla-hús, ekki-segulhylki | Frábær vélhæfni, tæringarþol, ekki-segulmagnaðir |
| Kopar | C10100 (OFHC) · C11000 rafgreiningar kopar | RF og leiðandi girðingar, EMI hlífðarhylki | Mikil raf- og hitaleiðni |
| Títan | 2. bekkur (CP) · 5. bekkur (Ti-6Al-4V) | Sjávar-, efna- og létt,-hástyrkt hús | Framúrskarandi tæringarþol með besta styrk-til-þyngdar |
Rúmfræði húsnæðis og þéttingareiginleikar
Húsin eru skilgreind af innri og uppsetningareiginleikum þeirra. Atriðin hér að neðan ákveða hvort innri hlutar passi, snúist satt og þétti. Við vélum þær að teikningu og þéttari ef óskað er.
| Eiginleiki | Dæmigert hæfileiki | Hvers vegna það skiptir máli fyrir húsnæði |
|---|---|---|
| Bora / legusæti | ±0,01–0,02 mm; H7 með run-út<0.01 mm | Skaftar og legur ganga rétt og endast lengur |
| Þétting-Flétta andlits | 0,02–0,05 mm yfir andlitið | O-hringur og þéttingarhliðar þétta án leka |
| Veggþykkt | ±0,1–0,2 mm (nákvæmni að ±0,05 mm) | Styrkur, þrýstingsmat og þyngdarstjórnun |
| Pocket & Cavity Staða | ±0,03–0,05 mm | Innri hlutar hreinir og sitja rétt |
| O-Ring Grooves | Snið og dýpt ±0,05 mm | Endurtekin innsigli þjöppun á loki og porthliðum |
| Uppsetningargatmynstur | ±0,05–0,1 mm (nákvæmni að ±0,02 mm) | Húsin boltast upp við grind og búnað |
| Snærðar innlegg og göt | ISO 6g / 6H eða á teikningu | Lok, tengi og festingar festast örugglega |
| Dowel & staðsetningareiginleikar | ±0,01 mm uppskornar staðsetningar | Lok og helmingar skrá og endurtaka |
| Yfirborðsgrófleiki | Ra 0,8–3,2 μm; Ra 0,4–0,8 μm sé þess óskað | Þéttingandi andlit, leguholur og útlit |
| Gagnrýnar víddir | ±0,01 mm (nákvæmni að ±0,005 mm) | Gæða- og jöfnunareiginleikar-mæla |
Mikilvægar eiginleikar sem við stjórnum
Bor og legusæti- snúið og borað sammiðja, með úthlaupi-stýrt þannig að stokkar og legur gangi í gegn.
Innsiglun andlita- loki, flans og portflötum eru unnar flatir, með O-hringa rifur skornar í snið og dýpt.
Innri vasar- holrúm, rifbein og rifbein unnin í einni uppsetningu eða með viðmiðum sem eru flutt á milli uppsetninga fyrir endurtekningarhæfni.
Veggþykkt- haldið einkennisbúningi fyrir styrk, þyngd og þrýstingseinkunn á þunnt-vegghús.
Þræðir og innlegg- mæligildi, UNC/UNF og sérþræðir með réttri dýpt og styrk; þyrluspólu og ýttu á-innskot ef óskað er.
Auðkenning- hlutanúmer eða leysimerking ef óskað er eftir rekjanleika og samsetningu.
Hitameðferð og streitulosun fyrir CNC húsnæði
Hlaðið stál og há-álhylki eru hitameðhöndluð eins og tilgreint er á teikningunni. Álagslosun fyrir klára vinnslu heldur þunnum og stórum veggjum stöðugum í vídd.
| Hitameðferð | Gildandi einkunnir | Dæmigert húsnæðishlutir |
|---|---|---|
| Slökkva og skap | 1045 · 4140 · 4340 | Gírkassi, legur og vökvahús |
| Lausn + Öldrun | 17-4 PH · 7075-T6 | Há-styrkur ryðfríu og áli hlíf |
| Streitulosandi | Allar stálflokkar · 6061-T6 | Stór og þunn -vegghús áður en þú klárar fræsun |
| Normalizing | Kolefnisstálplata | Byggingar- og suðu-undirbúningshús |
Yfirborðsfrágangur fyrir CNC húsnæði
Yfirborðsfrágangur verndar hlífina og undirbýr þau fyrir samsetningu, málningu eða rafskautað útlitskröfur - á sama tíma og þéttingar- og burðarflatar eru unnar í samræmi við staðlaða.
| Yfirborðsfrágangur | Gildandi efni | Dæmigert húsnæðishlutir | Helsti ávinningur |
|---|---|---|---|
| Anodizing (gerð II / Hard III) | 6061-T6 · 6063-T5 · 7075-T6 · 5083 | Hýsing, mótor og RF hús | Tæringar- og slitþol; litavalkostir |
| Efnafræðileg umbreyting (krómat) | Álflokkar | Mála- rafeindabúnað | Leiðandi tæringarvörn; málningargrunnur |
| Raflaus nikkelhúðun | 4140 · 4340 · 1045 · Ál | Vökvakerfi og iðnaðarhús | Samræmd tæringarvörn á öllum andlitum |
| Aðgerðarleysi | 303 · 304 · 316L · 17-4 PH | Dælu-, ventla- og skipahús | Fjarlægir laust járn, bætir tæringarþol |
| Rafslípun | 304 · 316L | Matur, læknisfræði og hreint húsnæði | Slétt, hreint, bjart yfirborð |
| Sinkhúðun | Kolefnisstál | Almennt-stálhús | Hagkvæm tæringarvörn |
| Svart oxíð | 1045 · 4140 · 4340 | Iðnaðar- og vélahús | Hagkvæm tæringarvörn; lítil uppbygging |
| Powder Coat / Paint Prep | Stál · Ál | Byggingar- og útihús | Vélknúin málning-tilbúin yfirborð sé þess óskað |
Gæðaeftirlit húsnæðis
Við skoðum holur, þéttingarfletir, veggþykkt, vasastöður og þræði í gegnum framleiðsluna til að tryggja að húsin standist teikninguna og setjist rétt saman. Fyrir skjalfest verkefni getum við útvegað efnisvottorð og skoðunargögn til að styðja við komandi skoðun þína.
CMM hæðarmælir skoðun
CMM yfirborðsplötuskoðun
Go/No-Farðu til skoðunar á þræðimæli
Pinnamælir míkrómeter skoðun
| Skoðunaratriði | Búnaður / Aðferð | Dæmigert húsnæðishlutir |
|---|---|---|
| Bore & Bearing sæti | CMM · Bormælir · Vísir (keyrt-út) | Gírkassi, dæla, leguhús |
| Þétting-Flétta andlits | CMM · Yfirborðsplata og vísir | Lok, flans og portfletir |
| O-Ring Groove prófíll | Prófílmælir · CMM | Lokuð lok og port |
| Veggþykkt | Ultrasonic · Þrýstimælir · CMM | Þunnt-vegg- og þrýstihylki |
| Pocket & Cavity Staða | CMM | Innri einkenni og rifbein |
| Uppsetningargatmynstur | CMM · Hæðarmælir | Hólf, dreifikerfi, kassar |
| Þráðaskoðun | Go/No-Go Thread Gauges | Lok og portþráður, innlegg |
| Yfirborðsgrófleiki | Grófleikaprófari | Innsiglun og burðarflöt |
| Efnis sannprófun | Litrófsmælir + efnisvottorð | Innkomið hráefni (EN 10204 3.1 í boði) |
| Lokaskoðun | CMM + Skoðunarskýrsla | Endanleg víddarsamþykki |
Þarftu skjalfest gæðaeftirlit?Sendu okkur teikningar þínar og skoðunarkröfur.
Frumgerð og vinnsla á litlu-rúmmáli
Húsnæðisverkefni hefjast oft með frumgerðum - nýrri hönnun, passunarskoðun á innri samsetningum eða endurnýjun sem þarf að prófa fyrir framleiðslu. Vinnsla úr solid blokk forðast verkfæra- og steyputíma, svo frumgerðir og lítið magn eru hagnýt. Við styðjumfrumgerð og lítið-magn CNC vinnslaallt frá stökum sýnishornum til endurtekinna lítilla-lotupantana.
Vinnsla frumgerða
Fyrir nýja hönnun, löggildingu og passa athuganir.
Dæmigert magn:1–10 stk
Lágt-magn framleiðsla
Fyrir tilraunakerfi og fyrstu framleiðslukeyrslur.
Dæmigert magn:10–1,000+ stk
Endurtekin framleiðsla
Fyrir varahús og endurteknar pantanir með staðfestri hönnun.
Dæmigert magn:Byggt á kröfum verkefnisins
Hentar fyrir
Viðhengi og rafræn hulstur
Gírkassi, dæla og leguhús
Lokahús og vökvagreinir
Skynjara, transducer og hljóðfærahús
Tengibox og mótorendabjöllur
RF, bylgjuleiðari og sérsniðin burðarhús
Pökkun og afhendingartími fyrir CNC vélað húsnæði
Umbúðir
Yfirborðsvörn:PE pokar, hlífðarfilmur á anodized og fáður andlit
Tæringarvörn:VCI pappír fyrir stálhús í flutningi erlendis
Innri vernd:Lokar eða innstungur á holu og portopum sé þess óskað
Blandaðar pantanir:Raðað eftir hlutanúmeri með merkimiðum og magngátlistum
Sérsniðnar umbúðir:-Sértækar pökkunarkröfur viðskiptavina studdar
Dæmigerður afgreiðslutími
| Tegund pöntunar | Dæmigerður afgreiðslutími |
|---|---|
| Frumgerð | 5–10 virkir dagar |
| Lág-röð | 10–20 virka daga |
| Framleiðslupöntun | 15–30 virka daga |
| Endurtaka pöntun | 10–25 virka daga |
Algengar spurningar
Sp.: 1. Hvaða CNC vélað hús getur þú framleitt?
A: Við framleiðum sérsniðnar girðingar, gírkassahús, dæluhús og rafspennur, ventlahús, leguhús, skynjara- og transducerhús, tækjahylki, tengikassa, mótorendabjöllur, RF- og bylgjuleiðarahús og vökvagreinir úr teikningum viðskiptavina.
Sp.: 2. Hvaða efni vinnur þú hús úr?
A: Við vinnum hús úr áli (6061-T6, 6063-T5, 7075-T6, 5083, 5052-H32), ryðfríu stáli (303, 304, 304L, 316, 316L, 17-4 PH), kolefni og 405 ál, 4,405, 4,4, 4, 4, 4, 4, 4, 4, 4, 4, 4, 4, 4, 4, 4, 3 kopar (C36000, C46400), kopar (C10100, C11000) og títan (2. flokkur, 5. flokkur).
Sp.: 3. Vélar þú hlífar úr föstu efni?
A: Já. Við vélum hús úr solid blokk og plötu, þannig að allir innri vasar, holur og eiginleikar eru skornir að teikningu - hagnýt fyrir frumgerðir og lítið magn án steypuverkfæra.
Sp.: 4. Hvaða vikmörk er hægt að ná á borum og þéttingarflötum?
A: Við höldum venjulega ±0,01–0,02 mm á leguholum (H7 með úthlaup- undir 0,01 mm), 0,02–0,05 mm þéttingu-flatleika og ±0,01 mm (nákvæmni að ±0,005 mm) á mikilvægum málum.
Sp.: 5. Getur þú vélað innri vasa og skerandi göngur?
A: Já. 3-ás og 5-ása fræsun okkar og djúp-holaborun framleiðir innri holrúm, rifbein og skerandi göngur - eins og vökvagreinirrásir - í færri uppsetningum fyrir nákvæmni.
Sp.: 6. Geturðu unnið O-hringa og innsigluð andlit?
A: Já. Við klippum O-hringa rifa að sniði og dýpt og vélum flata, lága-þéttingu og flansflata fyrir þéttingar og O-hringa samskeyti.
Sp.: 7. Geturðu unnið þunnt-vegghús?
A: Já. Við stjórnum veggþykktinni í ±0,1–0,2 mm (nákvæmni að ±0,05 mm), með streitu-losunarlotum til að halda þunnum og stórum veggjum stöðugum í vídd.
Sp.: 8. Getur þú vélað leiðandi eða EMI-hlífðarhús?
A: Já. Kopar (C10100, C11000) og álhús veita mikla leiðni og við getum vélað RF og bylgjuleiðara girðingar með nánu innri vikmörkum.
Sp.: 9. Hvaða yfirborðsáferð býður þú upp á fyrir hús?
A: Anodizing (Type II / Hard III), efnabreytingarhúð, raflaust nikkel, passivering, raffæging, sinkhúðun, svartoxíð og málningar-tilbúnir yfirborðsgerðir.
Sp.: 10. Geturðu bætt við innleggjum og þyrilspírum?
A: Já. Við getum vélað fyrir pressu-inn og spíralinnskot og tapþræði á teikningu, þar með talið lokaða portþræði.
Sp.: 11. Getur þú útvegað efnisvottorð og skoðunarskýrslur?
A: Já. Við getum útvegað efnisvottorð (EN 10204 3.1), víddarskoðunarskýrslur, CMM skýrslur og flatneskjuskrár sé þess óskað.
Sp.: 12. Samþykkir þú 2D teikningar og CAD skrár?
A: Við getum unnið úr algengum STEP, STP, IGES, IGS, SolidWorks, DXF og 2D teikniskrám.
Sp.: 13. Hver er dæmigerður leiðtími fyrir CNC vélað hús?
A: Dæmigerður afgreiðslutími er 5–10 virkir dagar fyrir frumgerðir, 10–20 virkir dagar fyrir lítið-magn pantanir og 15–30 virkir dagar fyrir framleiðslupantanir, allt eftir flókið, magni, efni og frágangi.
Sendu 2D teikningu þína eða 3D CAD skrá, efnisflokk, magn og frágangskröfur.
