CNC vélrænar festingar
Við framleiðum sérsniðnaCNC vélrænar festingarfrá teikningum viðskiptavina og CAD skrám, þ.m.tolnboga-, teig- og krossfestingar, tengingar, tengingar, millistykki, lækkar, slöngustangir og stilkar, þrýstifestingar, tækjafestingar, hylki og ermar, banjófestingar og sérsniðnar greinarblokkir. CNC snúnings-, mölunar-, borunar-, borunar- og þráður-möguleikar okkar framleiða leka-þéttar festingar fyrir vökva, pneumatics, tækjabúnað, vökva- og gaskerfi, dælur, lokar og vinnslubúnað.
Mátun sameinar, vísar, lýkur eða innsiglar línu - svoþráðarnákvæmni, rúmfræði þéttingarflatar, röðun borunar, veggþykkt og yfirborðsáferðákveða hvort það haldi þrýstingi. Við vélum innréttingar fráryðfríu stáli (303, 304, 304L, 316, 316L, 17-4 PH), kopar og brons (C36000, C46400, C95400), kolefni og álblendi (1045, 1144, 4140, 43606 aluminum (43606, 43606), 7075-T6), kopar (C10100, C11000) og títan (2. flokkur, 5. flokkur), með málun og frágangi sem tilgreint er á teikningu. Varahlutir eru framleiddir í tilteknum málum, vikmörkum, efnis- og þrýstingskröfum, með efnisvottorð í boði sé þess óskað.
Tegundir af CNC véluðum innréttingum sem við framleiðum
Við vinnum mikið úrval af innréttingum. Hér að neðan eru þær algengustu; ef teikningin þín sýnir aðra uppsetningu, sendu hana til skoðunar.
Olnbogafestingar
45 gráðu og 90 gráðu olnbogar með snittuðum, lóðum eða soðnum endum.
Efni: 316L · 303 · C36000 · 4140

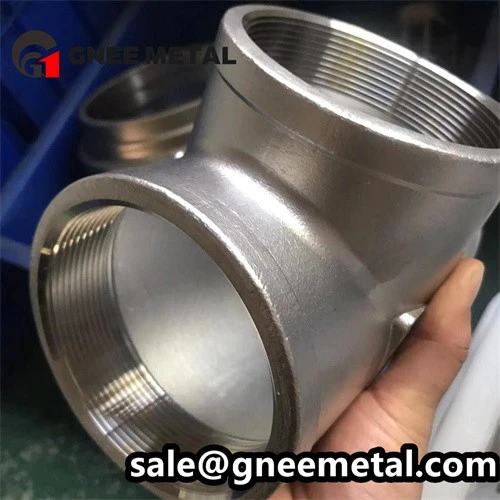

Teig- og krossfestingar
Þrí- og fjögurra-festingar fyrir línugrein og blöndun.
Efni: 316L · 304 · C36000 · 6061-T6
Tengingar og verkalýðsfélög
Bein tenging og tengingar með fanga-nef eða flatt-andlitshönnun.
Efni:316L · C36000 · 4140 · Grade 5 títan
Millistykki og afrennsli
Þráður-í-þráður millistykki, minnkar bushings og þrepafestingar.
Efni: 303 · 316L · C36000 · 4140
Slöngur og stönglar
Gaddastönglar og -halar fyrir sveigjanlegar slöngu- og slöngutengingar.
Efni: C36000 · 316L · 6061-T6
Þjöppunarbúnaður
Þjöppunarhlutar og rær fyrir rör-til-þráðartengingar.
Efni: 316L · C36000 · 6061-T6
Hlífar og ermar
Vélknúin hylki og stuðningsermar til að grípa í rör.
Efni:316L · 17-4 PH · C36000
Tækjabúnaður
Málar, lokar og margvíslegar festingar fyrir vinnslulínur.
Efni:316L · 316L VIM-VAR · 17-4 PH
Banjó festingar
Banjó boltar og yfirbyggingar með gegnum-flæði krossboranir.
Efni: 316L · C36000 · 6061-T6
Blossa- og keilufestingar
37 gráður /45 gráður blossi og keilu-sætifestingar fyrir málm-við-málmþéttingu.
Efni: 316L · C36000 · 4140
O-Ring Boss & Face Seal Fittings
ORB og ORFS innstungur, snúningar og millistykki með O-hringur.
Efni:4140 · 4340 · 316L · 17-4 PH
Sérsniðnar margvíslegar blokkir
Boraðar og fluttar blokkir sem samþætta margar mátunaraðgerðir.
Efni: 6061-T6 · 316L · 4140 · C36000
Ertu með sérsniðna mátun? Sendu teikninguna þína
CNC vinnsluferli fyrir innréttingar
CNC beygja
Best fyrir:Líkamar · sexkantar · nef · þræðir
Aðalferlið fyrir kringlóttar yfirbyggingar og endaform.
CNC fræsun
Best fyrir:Flatir · krossholur · port · banjóboranir
Fyrir malaða eiginleika, margvíslegar hafnir og krossboranir.
Þráður klipptur og snúningur
Best fyrir:NPT · BSPP · mæligildi · SÞ þræðir
Einfaldur-punktur og deyja-þráður með stýrðri þvermáli.
Borun & Boring
Best fyrir:Boranir · þvergangar · sundur
Nákvæmar í gegnum og skerandi holur fyrir flæðisleiðir.
Innsiglun andlitsvinnsla
Best fyrir:Keilusæti · flare andlit · ORFS andlit
Vélræn horn og yfirborðsfrágangur fyrir leka-þéttþéttingu.
Hreinsun og afgreiðsla
Best fyrir:Þráður · borur · krossgöt
Burr-fríflæðisleiðir; Flögur fjarlægðar og hreinsaðar fyrir pökkun.
CNC mátun efni
Fyrir innréttingar fer efnisval eftirvökvasamhæfi, þrýstingur, hitastig, tæringarumhverfi og slit á þráðum. Við vélum innréttingar úr málmefnum sem talin eru upp hér að neðan - ryðfríu stáli, kopar og kopar, kolefnis- og álblendi, áli og títan.
| Efni | Algengar einkunnir | Dæmigert mátunarforrit | Helstu kostir |
|---|---|---|---|
| Ryðfrítt stál | 303 · 304 · 304L · 316 · 316L · 316L VIM-VAR · 17-4 PH | Tækjafestingar, þjöppunarhlutar, vinnslu- og sjófestingar | Víðtæk efna- og klóríð tæringarþol; 303 vélar frjálslega; 17-4 PH bætir styrk |
| Brass & Brons | C36000 ókeypis-klippa kopar · C46400 flota kopar · C95400 ál brons | Slöngur, millistykki, tengi, loft- og vatnstengi | Frábær vélhæfni, góð tæringarþol, áreiðanleg þráðþétting |
| Kolefni og álblendi | 1045 · 1144 · 4140 · 4340 | Vökvakerfi ORB og ORFS festingar, háþrýstimillistykki | Hár styrkur fyrir þrýstiþjónustu; hertanlegur þráður og þéttiflatir |
| Ál | 6061-T6 · 6063-T5 · 7075-T6 | Pneumatic festingar, margvíslega blokkir, létt vökvakerfi | Lítil þyngd, anodizable, tæringarþolinn-, auðvelt að vinna |
| Kopar | C10100 (OFHC) · C11000 rafgreiningar kopar | Leiðandi festingar, lofttæmi og frostlínuíhlutir | Hár hitauppstreymi og rafleiðni; framúrskarandi lóðahegðun |
| Títan | 2. bekkur (CP) · 5. bekkur (Ti-6Al-4V) | Sjávar-, efna- og sjóinnréttingar | Framúrskarandi tæringarþol og styrkur-til-þyngdar |
Efnisumfang okkar.Við vélum innréttingar fráryðfríu stáli, kopar og kopar, kolefnis- og álblendi, ál og títan, sem nær yfir kröfur um þrýsting, tæringu og-vökvasamhæfi flestra mátunarforrita.Fyrir sérstaka einkunn, sendu teikningu þína til skoðunar.
Þráðarstaðlar og tengingargerðir
Festingar þétta í gegnum þræði þeirra og andlit, þannig að við vélum þráðform og þéttingarrúmfræði í samræmi við viðeigandi staðla. Hér að neðan eru þær algengustu; sérstakir þræðir eru unnar á teikningu.
| Þráður / Tenging | Standard | Lokunaraðferð | Dæmigert notkun |
|---|---|---|---|
| NPT / NPTF | ANSI/ASME B1.20.1 | Mjókkaður þráður með þéttiefni | Almennt iðnaðarrörafestingar |
| BSPP (G) | ISO 228-1 / BS 2779 | Samhliða þráður með tengt innsigli eða andliti | Evrópskur búnaður, vökvabúnaður |
| BSPT (R) | ISO 7-1 | Mjókkaður þráður með þéttiefni | Evrópskar lagnatengingar |
| Metrískt ISO | ISO 261 / ISO 965 | Samhliða þráður með O-hring eða þéttingu | Vélar og sjálfvirkni |
| SÞ / UNF | ASME B1.1 | Samhliða þráður með þéttingu eða O-hring | Hljóðfæri, Norður-Ameríkubúnaður |
| O-Ring Boss (ORB) | SAE J514 | O-hringur á vélrænan yfirmann | Vökvakerfi tengi |
| O-Ring Face Seal (ORFS) | SAE J1453 | O-hringur á flatt andlit | Háþrýstivökvakerfi.- |
| 37 gráðu blossi (JIC) | SAE J514 | Málm-í-blossakeila úr málmi | Vökvakerfi rörtengi |
| 45 gráðu blossi (SAE) | SAE J512 | Málm-í-blossakeila úr málmi | Lágþrýstiröralínur- |
| Þjöppun (Ferrule) | ISO 8434-1 / DIN 2353 | Bita-gerð ferrule á rör | Tækjabúnaður og vökvaslöngur |
Mikilvægar eiginleikar sem við stjórnum
Þráðar rúmfræði- hallaþvermál, taper og form athugað með Go/No-Farðu mælum í samræmi við þráðastaðalinn.
Innsiglun andlita- keiluhorn, blossaflatar og O-hringur, unnar með réttri frágang fyrir leka-þéttingu.
Bore alignment- í gegnum og þvert boranir staðsettar nákvæmlega þannig að rennslisrásir sem skerast mætast hreinlega.
Veggþykkt- stjórnað fyrir þrýstingsmat, sérstaklega við þverboranir og sexkantshluta.
Burr Fjarlæging- rennslisrásir grafnar og hreinsaðar; engar lausar flísar sendar inni í innréttingum.
Hex & Wrench íbúðir- þvert á-stærðir íbúðir stjórnað fyrir rétt uppsetningartog.
Hitameðferð fyrir CNC festingar
Hitameðferð eykur festingarstyrk fyrir þrýstiþjónustu og er tilgreind á teikningu. Það er borið á áður en endanleg vinnsla er gerð á þráðum og þéttingarflötum þar sem þörf krefur.
| Hitameðferð | Gildandi einkunnir | Dæmigert varahlutir |
|---|---|---|
| Slökkva og skap | 4140 · 4340 · 1045 | Vökvakerfi ORB / ORFS millistykki, tengi |
| Induction Herðing | 1045 · 4140 | Þráð nef, þéttandi andlit |
| Lausn + Öldrun | 17-4 PH · 7075-T6 | Háþrýstibúnaður úr ryðfríum-háþrýstingi |
| Streitulosandi | Allar stálflokkar | Vélknúin bolir áður en þeir eru þræddir |
Mátun vinnsluvikmörk og forskriftir
Afköst passa veltur á nákvæmni þráðar og þéttingar-flatarrúmfræði. Við höldum eiginleikanum hér að neðan við teikningu og þéttari ef óskað er.
| Forskrift | Dæmigert hæfileiki | Dæmigert mátunarforrit |
|---|---|---|
| Gagnrýnar víddir | ±0,01 mm (nákvæmni að ±0,005 mm) | Innsigla andlit, mæla-gæðahluta |
| Þráðaþol | Til staðals (td ISO 6g/6H, ANSI 2A/2B); Go/No-Farðu metið | NPT, BSPP, metra, UN/UNF þræðir |
| Lokandi andlitshorn | ±0,5 gráður á keilu- og flísasæti | JIC 37 gráður og SAE 45 gráður blysfestingar |
| Borþvermál | ±0,03–0,05 mm | Rennslisrásir, slönguinnstungur |
| Staðsetning krosshola | ±0,05–0,1 mm | Banjó borar, margvíslegar göngur |
| Samskeyti (þráður til að bora) | Niður í 0,01–0,02 mm | Tengingar, þjöppunarhlutar |
| O-Ring Groove | ±0,02–0,05 mm á breidd og þvermál | ORB, ORFS og margvíslegar festingar |
| Yfir íbúðir (sex) | ±0,05–0,1 mm | Yfirbyggingar, rær, banjóboltar |
| Yfirborðsgrófleiki | Ra 0,8–1,6 μm staðall; Ra 0,4 μm þéttiflatar | Keilusæti, blossar, O-hringir |
Yfirborðsfrágangur fyrir CNC festingar
Yfirborðsáferð verndar festingar gegn tæringu og sliti og heldur þráðum og þéttingarflötum hreinum og virkum.
| Yfirborðsfrágangur | Gildandi efni | Dæmigert varahlutir | Helsti ávinningur |
|---|---|---|---|
| Raflaus nikkelhúðun | 4140 · 4340 · 1045 · Ál | Vökvamillistykki,-háþrýstingstengi | Samræmd tæringarvörn á þráðum og yfirbyggingum |
| Harð krómhúðun | 4140 · 4340 | Notið yfirborð, slönguinnstungur | Hart, slitþolið- yfirborð |
| Aðgerðarleysi | 303 · 304 · 316L · 17-4 PH | Tækjabúnaður og vinnsluinnréttingar | Fjarlægir laust járn, bætir tæringarþol |
| Rafslípun | 316L · 304 | Matur, læknisfræðileg og hrein-ferlainnrétting | Sléttir, hreinir rennslisrásir |
| Anodizing (gerð II / Hard III) | 6061-T6 · 7075-T6 | Pneumatic festingar, margvíslega blokkir | Tæringar- og slitþol |
| Svart oxíð | 1045 · 4140 · 4340 | Almennar-stálfestingar | Hagkvæm tæringarvörn |
| Nikkelhúðun | C36000 · C46400 kopar | Brass og millistykki | Varanlegur björt áferð fyrir ætandi þjónustu |
| Sinkhúðun | Kolefnisstál | Almennar-innréttingar | Hagkvæm tæringarvörn |
Passandi gæðaeftirlit
Við skoðum þræði, þéttingarflöt, bora og krossboranir í gegnum framleiðslu til að tryggja að festingar standist teikningu og þétti eins og til er ætlast. Fyrir skjalfest verkefni getum við útvegað efnisvottorð og skoðunargögn til að styðja við komandi skoðun þína.
| Skoðunaratriði | Búnaður / Aðferð | Dæmigert varahlutir |
|---|---|---|
| Þráðaskoðun | Go/No-Go Thread Gauges (NPT, BSPP, metric, UN) | Allar snittari og snittari |
| Þétting andlits rúmfræði | CMM · Hornamælir · Profilometer | Blossi, keila og ORFS andlit |
| Bore & Cross Hole | Pinnamælir · CMM | Yfirbyggingar, banjó festingar, sundur |
| Gagnrýnar víddir | Örmælir · CMM | Gæða- og nákvæmnisfestingar -mæla |
| Einbeitni | Skífuvísir · CMM | Tengingar, þjöppunarhlutar |
| Yfirborðsgrófleiki | Grófleikaprófari | Þéttingandi andlit og rennslisrásir |
| hörku (hita-meðhöndluð) | Hörkuprófari | Hert stál og 17-4 PH festingar |
| Staðfesting efnis | Litrófsmælir + efnisvottorð | Innkomið hráefni (EN 10204 3.1 í boði) |
| Lokaskoðun | CMM + Skoðunarskýrsla | Endanleg víddarsamþykki |
Þarftu skjalfest gæðaeftirlit?Sendu okkur teikningar þínar og skoðunarkröfur.
Frumgerð og vinnsla með litlum-magni
Mátunarverkefni byrja oft með frumgerðum - nýjum kerfum, sérstökum þráðasamsetningum eða endurnýjun sem þarf að prófa fyrir framleiðslu. Við styðjumfrumgerð og lítið-magn CNC vinnslafrá stökum sýnishornum til endurtekinna lítilla-lotupantana.
Vinnsla frumgerða
Fyrir nýja hönnun, löggildingu og skipti.
Dæmigert magn:1–10 stk
Lágt-magn framleiðsla
Fyrir tilraunakerfi og fyrstu framleiðslukeyrslur.
Dæmigert magn:10–1,000+ stk
Endurtekin framleiðsla
Fyrir varainnréttingar og endurteknar pantanir með staðfestri hönnun.
Dæmigert magn:Byggt á kröfum verkefnisins
Hentar fyrir
Olnboga-, teig- og krossfestingar
Tengi, tengingar og millistykki
Slöngur og stönglar
Þjöppunar- og tækjabúnaður
Hlífar, ermar og banjó festingar
Sérsniðnar margvíslegar blokkir
Pökkun og afgreiðslutími fyrir CNC festingar
Umbúðir
Þráðarvörn:Þráðhettur úr plasti eða froðuvörn ef óskað er til að þétta andlit og þræði
Tæringarvörn:VCI pappír og olía fyrir stálfestingar í flutningi erlendis
Hreinlæti:Festingar grafnar, loft-blásnar og lausar við flís fyrir pökkun
Blandaðar pantanir:Raðað eftir hlutanúmeri með merkimiðum og magngátlistum
Sérsniðnar umbúðir:-Sértækar pökkunarkröfur viðskiptavina studdar
Dæmigerður afgreiðslutími
| Tegund pöntunar | Dæmigerður afgreiðslutími |
|---|---|
| Frumgerð | 5–10 virkir dagar |
| Lág-röð | 10–20 virka daga |
| Framleiðslupöntun | 15–30 virka daga |
| Endurtaka pöntun | 10–25 virka daga |
Algengar spurningar
Sp.: 1. Hvaða CNC vélaðar innréttingar getur þú framleitt?
A: Við framleiðum sérsniðnar olnboga-, teig- og krossfestingar, tengingar, tengingar, millistykki, afrennsli, slöngustangir og stilka, þjöppunar- og tækjafestingar, hylki og ermar, banjófestingar, blossa og keilufestingar, O-hringja- og andlitsþéttifestingar, og sérsniðnar manntengingar fyrir viðskiptavini.
Sp.: 2. Úr hvaða efnum vinnurðu innréttingar?
A: Við vélum innréttingar úr ryðfríu stáli (303, 304, 304L, 316, 316L, 316L VIM-VAR, 17-4 PH), eir og bronsi (C36000, C46400, C95400), kolefni og álfelgur, 411044, stál (411044, stál 4340), ál (6061-T6, 6063-T5, 7075-T6), kopar (C10100, C11000) og títan (2. bekk, 5. bekk).
Sp.: 3. Hvaða þráðastaðla getur þú vélað?
A: Við vinnum NPT / NPTF (ANSI/ASME B1.20.1), BSPP / BSPT (ISO 228-1 / ISO 7-1), mæligildi ISO (ISO 261), UN / UNF (ASME B1.1), auk sérþráða á teikningu. Allir þræðir eru Go/No-Go metnir.
Sp.: 4. Getur þú vélað vökvabúnað eins og ORB og ORFS millistykki?
A: Já. Við vinnum O-ring boss (SAE J514) og O-ring andlitsþéttingu (SAE J1453) millistykki, innstungur og snúninga úr 4140, 4340, 316L og 17-4 PH, með nákvæmlega véluðum O-hringa rifum.
Sp.: 5. Getur þú vélað blossa og þjöppunarfestingar?
A: Já. Við vinnum 37 gráðu JIC og 45 gráðu SAE flensfestingar og þjöppunarfestingar af gerðinni -gerð (ISO 8434-1 / DIN 2353) þar á meðal yfirbyggingar, rær, hylki og ermar.
Sp.: 6. Getur þú vélað innréttingar með krossborunum og greinargreinum?
A: Já. Við borum og borum skerandi rennslisrásir fyrir banjófestingar og sérsniðnar greinarblokkir, með nákvæmum gatastöðum og afgruðum, spónalausum göngum.-
Sp.: 7. Hvaða vikmörk geturðu náð á innréttingum?
A: Við höldum venjulega ±0,01 mm á mikilvægum málum, með nákvæmni vinnslu niður í ±0,005 mm. Innsiglunarhornum er haldið innan við ±0,5 gráður og þráður í venjulegum vikmörkum.
Sp.: 8. Getur þú útvegað háþrýstikengi-?
A: Já. Við vinnum háþrýstimillistykki og tengingar úr 4140, 4340 og 17-4 PH með slökkvi-og-hita eða lausn-og öldrunarhitameðferð þar sem teikningin krefst meiri styrkleika.
Sp.: 9. Hvaða yfirborðsáferð býður þú upp á innréttingar?
A: Raflaust nikkel, harðkróm, aðgerðaleysi, raffæging, anodizing, svartoxíð, sink og nikkelhúðun, auk vélrænna þéttiflata niður í Ra 0,4 μm.
Sp.: 10. Getur þú útvegað efnisvottorð og skoðunarskýrslur?
A: Já. Við getum útvegað efnisvottorð (EN 10204 3.1), víddarskoðunarskýrslur, CMM skýrslur og þráðamælingarskrár sé þess óskað.
Sp.: 11. Samþykkir þú 2D teikningar og CAD skrár?
A: Við getum unnið út frá algengum STEP, STP, IGES, IGS, SolidWorks, DXF og 2D teikniskrám, ásamt viðeigandi þráðstaðal og þrýstingskröfum.
Sp.: 12. Styður þú frumgerð og lítið-magn framleiðslu?
A: Já. Við styðjum frumgerðamagn frá 1–10 stykki, lítið-magn framleiðslu frá 10–1,000+ stykki, sem og endurteknar framleiðslupantanir fyrir staðlaðar og sérstakar innréttingar.
Sp.: 13. Hver er dæmigerður leiðtími fyrir CNC vélbúnað?
A: Dæmigerður afgreiðslutími er 5–10 virkir dagar fyrir frumgerðir, 10–20 virkir dagar fyrir lítið-magn pantanir og 15–30 virkir dagar fyrir framleiðslupantanir, allt eftir flækjum, magni, efni og frágangi.
