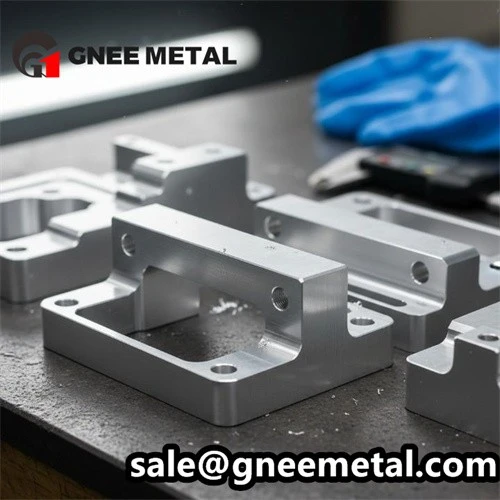

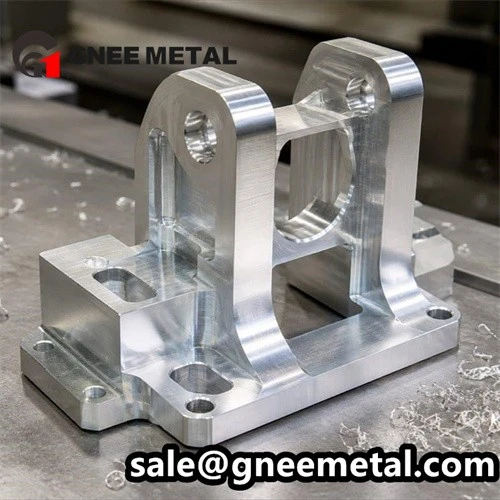

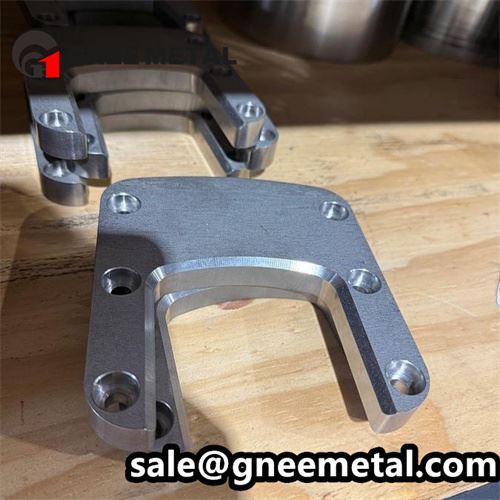

CNC vélrænar festingar
Við framleiðum sérsniðnaCNC vélaðar svigafrá teikningum viðskiptavina og CAD skrám, þ.m.tfestingar, L- og hornfestingar, mótor- og dælufestingar, skynjara- og stýrisfestingar, rafeinda- og PCB festingar, skjáfestingar, hornfestingar, klemmufestingar, lömfestingar og millifestingar. 3-ás og 5-ása CNC mölun, borun, töppun og þráðfræðsla okkar framleiðir stífar, nákvæmar festingar fyrir vélar, sjálfvirkni, vélfærafræði, mótora, rafeindabúnað, vökvakerfi og endurnýjanlega orkubúnað.
Krappi staðsetur og ber álag á milli íhluta - svonákvæmni holustöðu, flatneskju, hornrétt, þykkt og brún gæðiákveða hvort hlutar séu samræmdir og samsetningar festast rétt. Við vélum festingar fráál (6061-T6, 6063-T5, 7075-T6, 5052-H32), ryðfríu stáli (303, 304, 304L, 316, 316L, 17-4 PH), kolefnis- og álstál (1045, 43406, 0s, 43406), kopar (0s) (C10100, C11000) og títan (2. bekkur, 5. bekkur), unnið úr solid plötu og stöng - ekki beygð blað - þannig að hvert flöt, rauf og gat er framleitt að teikningunni. Varahlutir eru framleiddir í tilteknum málum, vikmörkum, efnis- og frágangskröfum, með efnisskírteini í boði sé þess óskað.
Tegundir CNC vélaðra sviga sem við framleiðum
Við vinnum mikið úrval af festingum. Hér að neðan eru þær algengustu; ef teikningin þín sýnir aðra uppsetningu, sendu hana til skoðunar.
Festingarfestingar
Flatar og fjöl{0}plana festingar fyrir búnað, spjöld og einingar.
Efni: 6061-T6 · 304 · 316L · 4140

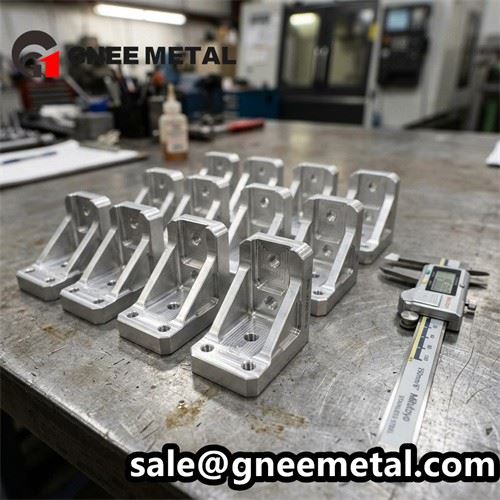

L & hornfestingar
Hægri-hornsvigur með stífandi rifbeinum og nákvæmum flötum.
Efni: 6061-T6 · 304 · 316L · C36000
Mótor- og dælufestingar
Mótor andlitsfestingar og dælufestingar með nákvæmu boltamynstri.
Efni: 6061-T6 · 4140 · 4340 · 316L
Skynjara og stýrisfestingar
Staðsetningarfestingar fyrir skynjara, myndavélar og stýrisbúnað.
Efni: 6061-T6 · 304 · 316L · C10100
Raftækjafestingar
PCB standoffs, borðstuðningur og skjáfestingarrammar.
Efni: 6061-T6 · 5052-H32 · 304 · C36000

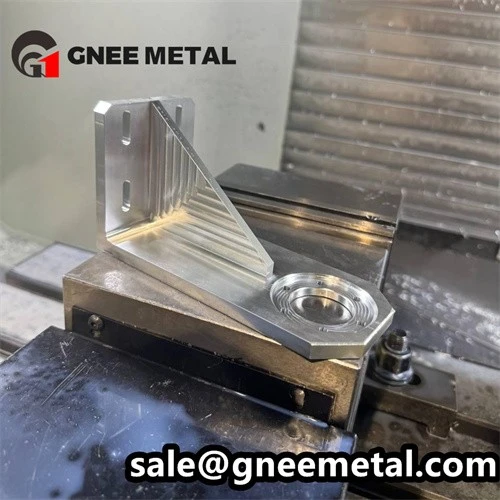

Gusset & hornfestingar
Þríhyrningslaga styrktarfestingar og rammahornstengi.
Efni: 6061-T6 · 6063-T5 · 304 · 316L
Klemfestingar
Klofnar-klemma og ólfestingar fyrir rör, teina og stafina.
Efni:6061-T6 · 4140 · 316L · Grade 5 títan
Hjör- og snúningsfestingar
Festingar með leguholum fyrir hengdar hurðir og hlífar.
Efni: 6061-T6 · 4140 · 316L · C95400
Sól og PV festingar
Panel- og járnbrautarfestingar fyrir sólarorku og utanhússuppsetningar.
Efni:6061-T6 · 6005-T5 · 316L · 2. flokks títan
Vökvakerfisfestingar
Uppsetningarplötur fyrir loki og margvísa með portmynstri.
Efni:6061-T6 · 4140 · 316L · 17-4 PH
Umskipti og millistykki
Sviga sem sameina mismunandi ramma eða járnbrautarkerfi.
Efni: 6061-T6 · 304 · 4140 · C36000
Sérsniðnar byggingarfestingar
Ein-burðarfestingar unnar úr solid blokk.
Efni:7075-T6 · 4340 · 17-4 PH · Grade 5 títan
Ertu með sérsniðna festingu? Sendu teikninguna þína
CNC vinnsluferli fyrir sviga
3-ása CNC fræsing
Best fyrir:Andlit · vasar · raufar · göt
Aðalferlið fyrir flatar og hornsvigar.

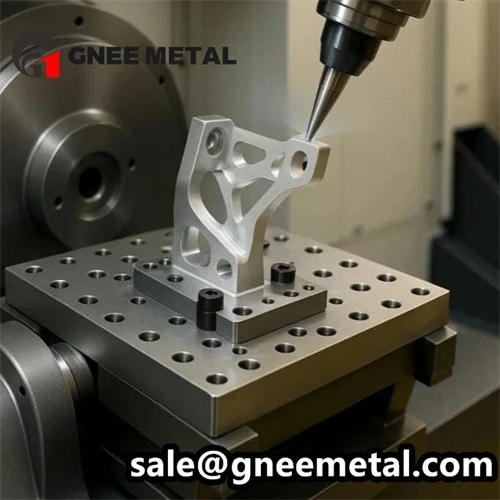

4/5-ása CNC fræsing
Best fyrir:Margir-plana hlutar · samsett horn
Vélar nokkur andlit í einni uppsetningu fyrir betri nákvæmni.
Borun og tappa
Best fyrir:Boltamynstur · þræði · krossgöt
Nákvæmar holustöður með töppuðum og fræsuðum þráðum.
CNC beygja
Best fyrir:Bosses · bushings · leguholur
Kringlótt lögun og innbyggðar holur unnar í H7 flokkum.
Þráðarfræsing
Best fyrir:Stórir þræðir · blindhol
Sterkir, nákvæmir þræðir þar sem takmörkun er takmörkuð.
Burtfrágangur og kantfrágangur
Best fyrir:Brúnir · göt · meðhöndlunaröryggi
Burr-lausar brúnir; hallar og radíur á teikningu.
CNC krappi efni
Fyrir sviga fer efnisval eftirálag og stífni, þyngd, tæringarumhverfi og útlit. Við vélum festingar úr málmefnum sem talin eru upp hér að neðan - áli, ryðfríu stáli, kolefni og álblendi, kopar, kopar og títan.
| Efni | Algengar einkunnir | Dæmigert krappiforrit | Helstu kostir |
|---|---|---|---|
| Ál | 6061-T6 · 6063-T5 · 6005-T5 · 7075-T6 · 5052-H32 · 2024-T3 | Festingarfestingar, mótorfestingar, rafeindafestingar, sólarfestingar | Hár styrkur-til-þyngdar, tæringarþol, anodizable; 6061-T6 er almennur staðall |
| Ryðfrítt stál | 303 · 304 · 304L · 316 · 316L · 17-4 PH | Sjávarfestingar, festingar fyrir matvæli og efnabúnað, útifestingar | Tæringarþol; 316L hentar klóríðumhverfi; 17-4 PH bætir styrk |
| Kolefni og álblendi | 1045 · 4140 · 4340 · Byggingarplata af Q355 gerð | Þungar-festingar, vökvagreinifestingar, klemmufestingar | Mikil stífni og styrkur fyrir hlaðnar festingar; suðuhæft og málanlegt |
| Brass | C36000 ókeypis-klippa kopar · C46400 flota kopar | Hljóðfærafestingar, skrautfestingar, ó-segulfestingar | Frábær vélhæfni, tæringarþol, ekki-segulmagnaðir |
| Kopar | C10100 (OFHC) · C11000 rafgreiningar kopar | Jarðfestingar, leiðandi festingar, RF- og straumstangarstuðningur | Mikil raf- og hitaleiðni |
| Títan | 2. bekkur (CP) · 5. bekkur (Ti-6Al-4V) | Sjávar-, efna- og léttar hástyrktar-festingar | Framúrskarandi tæringarþol með besta styrk-til-þyngdar |
Nákvæmni og festingareiginleikar
Sviga staðsetja samsetningar, þannig að eiginleikarnir hér að neðan ákveða hvort hlutar boltast upp án þess að passa. Við vélum þær að teikningu og þéttari ef óskað er.
| Forskrift | Dæmigert hæfileiki | Hvers vegna það skiptir máli fyrir sviga |
|---|---|---|
| Holustaða (boltamynstur) | ±0,05–0,1 mm (nákvæmni að ±0,02 mm) | Keypt tæki og rammar boltast upp án endurvinnslu |
| Holuþvermál | ±0,01–0,05 mm; reamað til H7 sé þess óskað | Staðsetningar og loka-passa staði; legur passar |
| Flatleiki | 0,02–0,05 mm á 100 mm (spennu-léttar plötur) | Full-andlitssnerting á uppsettum flötum |
| Hornrétt (hornflatar) | 0,02–0,05 mm | Ferkantaðir uppsetningarhliðar fyrir sanna röðun |
| Þykkt | ±0,02–0,05 mm | Stöðugur styrkur og spacer virkni |
| Rafabreidd og staðsetning | ±0,03–0,05 mm | Stillingarsvið og klemmuferð |
| Nákvæmni þráðar | ISO 6g / 6H eða á teikningu | Örugg festing; slegnir og fræsaðir þræðir |
| Yfirborðsgrófleiki | Ra 0,8–3,2 μm; Ra 0,4–0,8 μm sé þess óskað | Lokun andlita, útlit, undirbúningur húðunar |
| Gagnrýnar víddir | ±0,01 mm (nákvæmni að ±0,005 mm) | Málar-gæða- og jöfnunarsvigar |
Mikilvægar eiginleikar sem við stjórnum
Boltamynstur- holustöður og þvermál passa við pörunarbúnað, rembed þar sem þarf að staðsetja stöngina.
Vélvirkt-úr-Fullri nákvæmni- flötur, raufar og holur framleiddar í sömu uppsetningu eða með viðmiðum á milli uppsetninga.
Flatleiki & ferningur- stjórnað á uppsetningarhliðum þannig að sviga sitja og stilla saman.
Þræðir- mæligildi, UNC/UNF og sérþræðir með rétta dýpt og styrk.
Brúnir og horn- afskornar, grafnar brúnir með radíum á teikningu fyrir öryggi og viðloðun húðarinnar.
Auðkenning- hlutanúmer eða leysimerking ef óskað er eftir rekjanleika og samsetningu.
Hitameðferð og streitulosun fyrir CNC festingar
Hlaðnar stálfestingar og hástyrktar-álfestingar eru hitameðhöndlaðar eins og tilgreint er á teikningunni. Álagslosun fyrir lokavinnslu heldur þunnum hlutum flötum.
| Hitameðferð | Gildandi einkunnir | Dæmigert krappihlutar |
|---|---|---|
| Slökkva og skap | 1045 · 4140 · 4340 | Þungar-mótorfestingar, burðarfestingar |
| Lausn + Öldrun | 17-4 PH · 7075-T6 | Hár-styrkur ryðfrítt og álfestingar |
| Streitulosandi | Allar stálflokkar | Þunnar og stórar festingar áður en fræsun er lokið |
| Normalizing | Kolefnisstálplata | Suðu-undirbúningur og burðarfestingar |
Yfirborðsfrágangur fyrir CNC festingar
Yfirborðsfrágangur verndar festingar gegn tæringu og undirbýr þær fyrir samsetningu, málningu eða rafskautsútlitskröfur.
| Yfirborðsfrágangur | Gildandi efni | Dæmigert krappihlutar | Helsti ávinningur |
|---|---|---|---|
| Anodizing (gerð II / Hard III) | 6061-T6 · 6063-T5 · 7075-T6 · 5052-H32 | Festing, mótor og sólarfestingar | Tæringar- og slitþol; litavalkostir |
| Efnabreyting (krómat) | Álflokkar | Mála-raftækjafestingar | Leiðandi tæringarvörn; málningargrunnur |
| Raflaus nikkelhúðun | 4140 · 4340 · 1045 · Ál | Vökva- og iðnaðarfestingar | Samræmd tæringarvörn á öllum andlitum |
| Aðgerðarleysi | 303 · 304 · 316L · 17-4 PH | Sjávar-, matvæla- og útifestingar | Fjarlægir laust járn, bætir tæringarþol |
| Rafslípun | 304 · 316L | Matur, læknisfræði og hrein sviga | Slétt, hreint, bjart yfirborð |
| Sinkhúðun | Kolefnisstál | Almennar-stálfestingar | Hagkvæm tæringarvörn |
| Svart oxíð | 1045 · 4140 · 4340 | Iðnaðar- og vélafestingar | Hagkvæm tæringarvörn; lítil uppbygging |
| Powder Coat / Paint Prep | Stál · Ál | Burðarvirki og útifestingar | Vélknúin málning-tilbúin yfirborð sé þess óskað |
Bracket Gæðaeftirlit
Við skoðum boltamynstur, gatastærð, flatleika, ferninga og þræði í gegnum framleiðsluna til að tryggja að festingar standist teikninguna og setjist rétt saman. Fyrir skjalfest verkefni getum við útvegað efnisvottorð og skoðunargögn til að styðja við komandi skoðun þína.
| Skoðunaratriði | Búnaður / Aðferð | Dæmigert krappihlutar |
|---|---|---|
| Holustaða og mynstur | CMM · Hæðarmælir | Mótorfestingar, dreififestingar, boltamynstur |
| Holuþvermál | Pinnamælar · Örmælir · CMM | Boltagöt, tappholur, leguholur |
| Flatleiki | CMM · Yfirborðsplata og vísir | Festingarhliðar, grunnplötur |
| Hornrétt / Horn | CMM · Ferningur og vísir | L og hornsvigar, kiljur |
| Þykkt & rifa | Míkrómælir · Þrýstimælir · CMM | Allar festingar, stillingarrafar |
| Þráðaskoðun | Go/No-Go Thread Gauges | Genguð göt og naglar |
| Yfirborðsgrófleiki | Grófleikaprófari | Innsiglun og útlit andlit |
| Staðfesting efnis | Litrófsmælir + efnisvottorð | Innkomið hráefni (EN 10204 3.1 í boði) |
| Lokaskoðun | CMM + Skoðunarskýrsla | Endanleg víddarsamþykki |
Þarftu skjalfest gæðaeftirlit?Sendu okkur teikningar þínar og skoðunarkröfur.
Frumgerð og lítil-Volume Bracket Machining
Svigaverkefni byrja oft með frumgerðum - nýrri hönnun, passaprófum á samsetningum eða skipti sem þarf að prófa fyrir framleiðslu. Við styðjumfrumgerð og lítið-magn CNC vinnslafrá stökum sýnishornum til endurtekinna lítilla-lotupantana.
Vinnsla frumgerða
Fyrir nýja hönnun, löggildingu og passa athuganir.
Dæmigert magn:1–10 stk
Lágt-magn framleiðsla
Fyrir tilraunakerfi og fyrstu framleiðslukeyrslur.
Dæmigert magn:10–1,000+ stk
Endurtekin framleiðsla
Fyrir varafestingar og endurteknar pantanir með staðfestri hönnun.
Dæmigert magn:Byggt á kröfum verkefnisins
Hentar fyrir
Festing, L og hornfestingar
Mótor og dælufestingar
Skynjari, stýrisbúnaður og rafeindabúnaður
Kúla, horn og burðarfestingar
Klemmu- og lömfestingar
Sólarorku og sérsniðnar umbreytingarfestingar
Pökkun og afgreiðslutími fyrir CNC sviga
Umbúðir
Yfirborðsvörn:PE pokar, hlífðarfilmur á anodized og fáður andlit
Tæringarvörn:VCI pappír fyrir stálfestingar í flutningi erlendis
Þráðarvörn:Froða eða húfur ef óskað er eftir töppuðum götum og nagla
Blandaðar pantanir:Raðað eftir hlutanúmeri með merkimiðum og magngátlistum
Sérsniðnar umbúðir:-Sértækar pökkunarkröfur viðskiptavina studdar
Dæmigerður afgreiðslutími
| Tegund pöntunar | Dæmigerður afgreiðslutími |
|---|---|
| Frumgerð | 5–10 virkir dagar |
| Lág-röð | 10–20 virka daga |
| Framleiðslupöntun | 15–30 virka daga |
| Endurtaka pöntun | 10–25 virka daga |
Algengar spurningar
Sp.: 1. Hvaða CNC vélaðar sviga getur þú framleitt?
A: Við framleiðum sérsniðnar uppsetningarfestingar, L- og hornfestingar, mótor- og dælufestingar, skynjara- og stýrisfestingar, rafeindabúnaðarfestingar, horn- og hornfestingar, klemmufestingar, lömfestingar, sólarfestingar og sérsniðnar burðarfestingar frá teikningum viðskiptavina.
Sp .: 2. Hvaða efni vélarðu festingar úr?
A: Við vélum festingar úr áli (6061-T6, 6063-T5, 6005-T5, 7075-T6, 5052-H32), ryðfríu stáli (303, 304, 304L, 316, 316L, 17-4 PH, 410 PH, 410 PH, 410 PH, allt stál), 4340), kopar (C36000, C46400), kopar (C10100, C11000) og títan (2. bekk, 5. flokkur).
Sp.: 3. Eru festingarnar þínar unnar úr föstu efni?
A: Já. Við vélum festingar úr solid plötu, stöng og blokk, þannig að öll flöt, raufar og göt eru framleidd að teikningunni - sterkari og nákvæmari en beygð-plötubygging.
Sp.: 4. Hvaða vikmörk geturðu náð á sviga?
A: Við höldum venjulega ±0,01 mm á mikilvægum málum (nákvæmni í ±0,005 mm), holustöðu í ±0,05–0,1 mm (nákvæmni í ±0,02 mm) og flatneskju/hornrétt niður í 0,02–0,05 mm á 100 mm.
Sp.: 5. Getur þú vélað festingar til að passa við venjulegt boltamynstur?
A: Já. Við vinnum NEMA mótor andlitsmynstur, ISO dæluflansmynstur, DIN teina og prófíl-kerfisfestingar, auk sérsniðinna boltamynsturs frá teikningunni þinni.
Sp.: 6. Getur þú vélað festingar með töppuðum götum og raufum?
A: Já. Við borum og tappum mæligildi, UNC/UNF og sérstökum þráðum, og fræsum stillingarraufum með stýrðri breidd og stöðu.
Spurning: 7. Getur þú unnið fjöl-planafestingar í einni uppsetningu?
A: Já. 4/5-ása fræsarvélin okkar vinnur með nokkur flöt og samsett horn í einni uppsetningu og heldur holumynstri og flötum ferningi við hvert annað.
Sp.: 8. Getur þú útvegað þungar-þungar og burðarfestingar?
A: Já. Við vinnum burðarfestingar úr 4140, 4340, 17-4 PH og 7075-T6, með slökkvi--og-temprunar- eða lausnar- og öldrunarhitameðferð þar sem teikningin krefst meiri styrkleika.
Sp.: 9. Hvaða yfirborðsáferð býður þú upp á fyrir sviga?
A: Anodizing (Type II / Hard III), efnabreytingarhúð, raflaust nikkel, passivering, raffæging, sinkhúðun, svartoxíð og málningar-tilbúnir yfirborðsgerðir.
Sp.: 10. Getur þú leysir-merkt hlutanúmer á sviga?
A: Já. Við getum bætt við hlutanúmerum, raðnúmerum og rekjanleikamerkjum með lasermerkingu sé þess óskað.
Sp.: 11. Getur þú útvegað efnisvottorð og skoðunarskýrslur?
A: Já. Við getum útvegað efnisvottorð (EN 10204 3.1), víddarskoðunarskýrslur, CMM skýrslur og flatneskjuskrár sé þess óskað.
Sp.: 12. Samþykkir þú 2D teikningar og CAD skrár?
A: Við getum unnið úr algengum STEP, STP, IGES, IGS, SolidWorks, DXF og 2D teikniskrám.
Sp .: 13. Hver er dæmigerður leiðtími fyrir CNC vélaðar sviga?
A: Dæmigerður afgreiðslutími er 5–10 virkir dagar fyrir frumgerðir, 10–20 virkir dagar fyrir lítið-magn pantanir og 15–30 virkir dagar fyrir framleiðslupantanir, allt eftir flækjum, magni, efni og frágangi.
Sendu 2D teikningu þína eða 3D CAD skrá, efnisflokk, magn og frágangskröfur.
